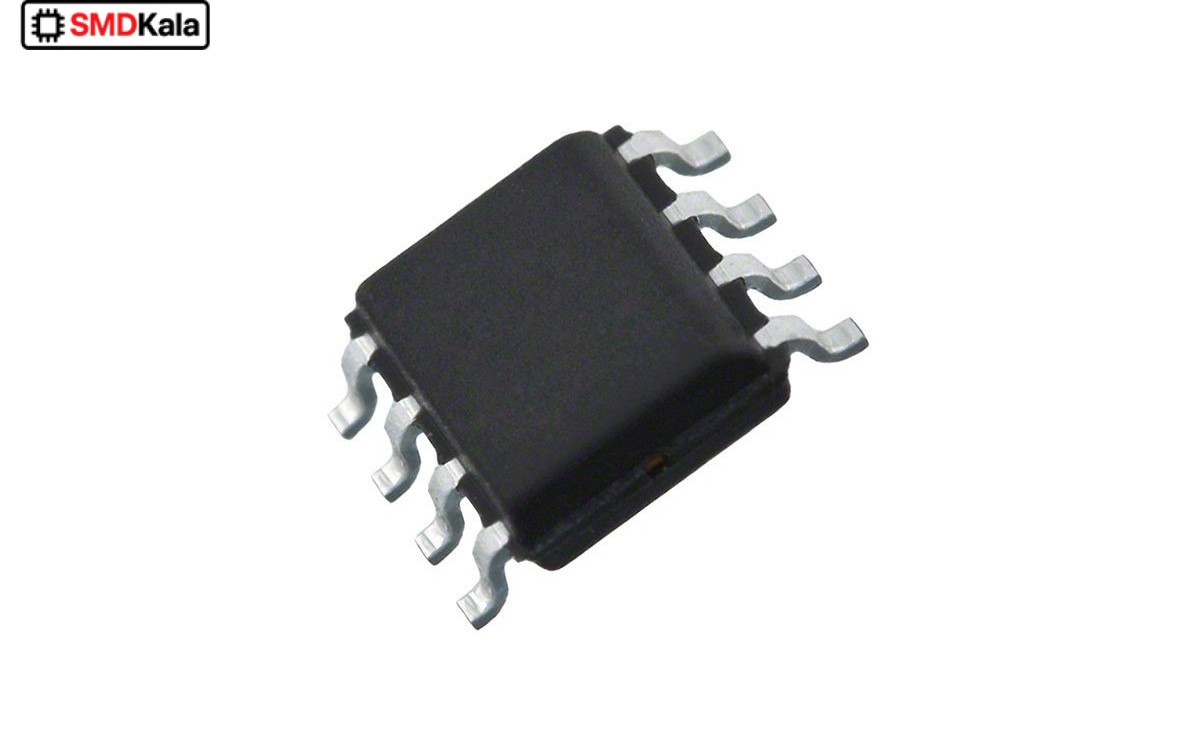

میکروکنترلر ATTINY13A-SU پکیج SOP-8

میکروکنترلر ATTINY13A-SU با هسته AVR(پکیج SOP-8) با حافظه 1KB، فرکانس کاری 20MHz و 8 پایه ساخت شرکت Microchip معرفی میکروکنترلر ATTINY13A-SU دارای هسته پردازنده 8 بیتی AVR (پکیج SOP-8) توسط شرکت Microchip ساخته شده است و با فرکانس 20 مگاهرتز کار می کند. این میکروکنترلر 1 کیلوبایت حافظه FLASH روی تراشه را فراهم می کند. میکروکنترلر ATTINY13A-SU دارای 6 پین ورودی/خروجی و پروتکل های ارتباطی: I2C, SPI UART/USART می باشد.این سری از میکروکنترلرها دارای مصرف انرژی بسیار پائین بوده و مناسب سیستمهای پرتابل می باشند. میکروکنترلر ATTINY13A-SU دارای ولتاژ کاری 1.8 تا 5.5 ولت بوده و در محدود دمایی -40 تا +125 درجه سانتی گراد کار می کند. مشخصات سازنده : Microchip سری : ATtiny13A دارای هسته 8 بیتی AVR ولتاژ کاری : 1.8 ولت تا 5.5 ولت سرعت: 20Mhz حافظه: 1 kB پکیج : SOP-8 تعداد پین ها ورودی/خروجی : 6 پروتکل های ارتباطی: I2C, SPI, UART/USART دمای کاری : -40 تا +85 درجه سانتیگراد Introduction The ATTINY13A-SU is a 8-bit low-power CMOS Microcontroller Unit based on the AVR enhanced RISC architecture. By executing powerful instructions in a single clock cycle, the ATtiny13A achieves throughputs approaching 1MIPS per MHz allowing the system designed to optimize power consumption versus processing speed. The AVR core combines a rich instruction set with 32 general purpose working registers. All 32 registers are directly connected to the arithmetic logic unit (ALU), allowing two independent registers to be accessed in one single instruction executed in one clock cycle. The resulting architecture is more code efficient while achieving throughputs up to ten times faster than conventional CISC microcontrollers. Specification Product Category: 8-bit Microcontrollers - MCU Manufacturer: Microchip Mounting Style: SMD/SMT Package / Case: SOP-8 / 8S2 Core: AVR Data Bus Width:8 bit Maximum Clock Frequency: 20 MHz Program Memory Size: 1 kB Data RAM Size: 64 B ADC Resolution: 10 bit Operating Supply Voltage: 1.8 V to 5.5 V Maximum Operating Temperature: + 85 C Processor Series: TinyAVR Packaging: Tube Brand: Microchip Technology / Atmel Data RAM Type: SRAM Data ROM Size: 64 B Data ROM Type: EEPROM Height: 1.91 mm Interface Type: SPI Length: 5.35 mm Minimum Operating Temperature: - 40 C Number of ADC Channels: 4 Number of I/Os:6 I/O Number of Timers/Counters: 1 Timer Product: MCU Program Memory Type: Flash Series: ATTINY 13A Factory Pack Quantity: 95 Supply Voltage - Max: 5.5 V Supply Voltage - Min: 1.8 V Tradename: ATTINY Width: 5.4 mm
