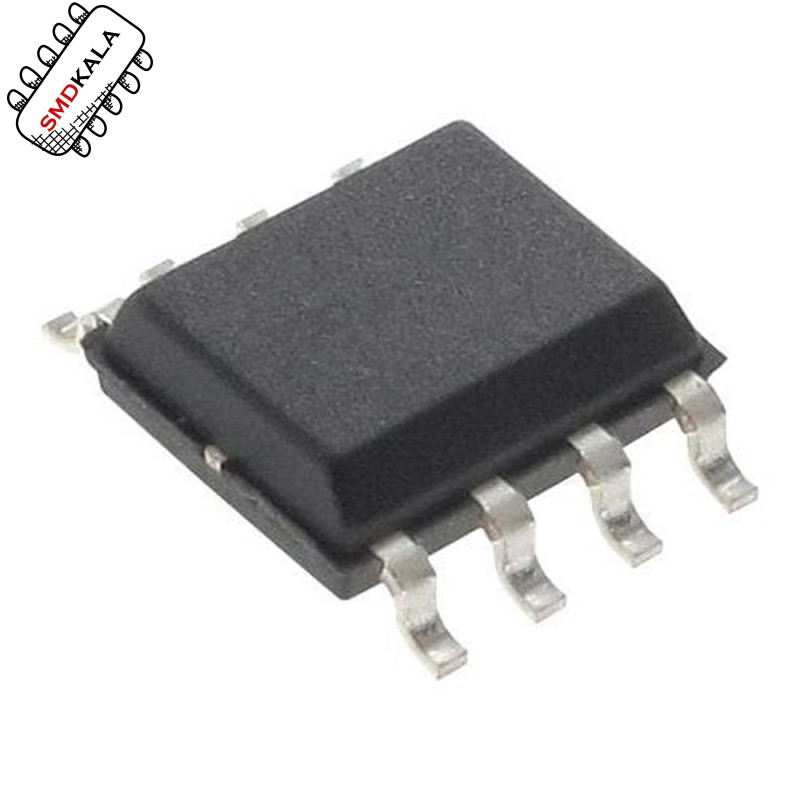

تراشه PWM کنترلر UCC2802 پکیج SO-8

مشخصات فنی (Specifications) آیسی PWM کنترلر UCC2802

1. نام قطعه و سازنده: آیسی PWM کنترلر مدل UCC2802 - ساخت شرکت Texas Instruments.

2. نوع قطعه: کنترلر Pulse Width Modulation (PWM) برای منابع تغذیه سوئیچینگ.

3. پکیج (Package): پکیج SO-8 (Small Outline 8-Pin) برای مونتاژ سطحی (SMD).

4. محدوده ولتاژ کاری: محدوده ولتاژ کاری گسترده از 7V تا 40V.

5. فرکانس کاری: فرکانس کاری قابل برنامه‌ریزی تا 1 مگاهرتز (1MHz).

6. جریان درایو خروجی: جریان درایو خروجی 1 آمپر (1A) پیک.

7. ولتاژ مرجع داخلی: دارای ولتاژ مرجع داخلی 5.1 ولت با تلرانس ±1%.

8. جریان راه‌اندازی: جریان راه‌اندازی (Start-up Current) typically 1.7 میلی‌آمپر.

9. مصرف جریان در حالت بی‌کاری: جریان مصرفی در حالت بی‌کاری typically 25 میلی‌آمپر.

10. محدوده دوتای (Duty Cycle): محدوده دوتای از 0% تا 100% قابل دسترسی است.

11. امکان همزمانسازی: قابلیت همزمانسازی خارجی (External Synchronization) برای کاربردهای چند فازی.

12. پایداری حرارتی: دارای قابلیت شات‌داون حرارتی (Thermal Shutdown) برای محافظت در برابر دمای بیش از حد.

13. ولتاژ آندروولتاژ: دارای قابلیت آندروولتاژ لاک‌اوت (Undervoltage Lockout - UVLO).

14. دمای کاری: محدوده دمای کاری از -40°C تا +85°C.

15. کاربردهای رایج: منابع تغذیه سوئیچینگ، مبدل‌های DC-DC بوست و باک، درایورهای MOSFET، منابع تغذیه Forward و Flyback، اینورترها.

---

پین‌کات (Pinout) UCC2802 پکیج SO-8

1. پین 1: Voltage Feedback (ورودی فیدبک ولتاژ)

2. پین 2: Synchronization (ورودی همزمان‌سازی)

3. پین 3: Oscillator Timing (اتصال خازن تایمینگ اسیلاتور)

4. پین 4: Ground (زمین)

5. پین 5: Output (خروجی PWM)

6. پین 6: Vcc (ولتاژ تغذیه)

7. پین 7: Soft-Start (راه‌اندازی نرم)

8. پین 8: Reference (خروجی ولتاژ مرجع 5.1V)

---

جایگزین‌های احتمالی (Alternatives) برای UCC2802

• UC3842 (برای کاربردهای مشابه)

• SG3525

• TL494

• UCC3802 (نسخه low-power)

---

نکات کلیدی برای طراحی مدار با UCC2802

• برای فرکانس‌های بالا (نزدیک به 1MHz) از مداربندی مناسب و کامپوننت‌های با کیفیت استفاده شود.

• خازن بای‌پس با مقدار مناسب نزدیک پایه Vcc قرار داده شود.

• برای جلوگیری از نویز، مسیرهای عبور جریان بالا کوتاه در نظر گرفته شود.

• از هیت‌سینک مناسب برای دفع حرارت در کاربردهای با جریان بالا استفاده شود.

• پایه Soft-Start برای جلوگیری از جریان هجوم اولیه (Inrush Current) حتماً استفاده شود.

---

مزایای کلیدی UCC2802

• سرعت سوئیچینگ بالا تا 1MHz

• جریان درایو خروجی بالا (1A)

• ولتاژ کاری گسترده (7V تا 40V)

• امکانات حفاظتی کامل (UVLO، Thermal Shutdown)

• قابلیت همزمان‌سازی برای کاربردهای چند فازی

Description

The UCC1800/1/2/3/4/5 family of high-speed, low-power integrated circuits contain all of the control and drive components required for off-line and DC-to-DC fixed frequency current-mode switching power supplies with minimal parts count.
These devices have the same pin configuration as the UC1842/3/4/5 family, and also offer the added features of internal full-cycle soft start and internal leading-edge blanking of the current-sense input.

Features

• 100µA Typical Starting Supply Current
• 500µA Typical Operating Supply Current
• Operation to 1 MHz
• Internal Soft Start
• Internal Fault Soft Start
