LCD کاراکتری 2x16 بک لایت آبی V3.0

ال سی دی کاراکتری 2x16 پس زمینه آبی نسل V3.0 نمایشگرهای کاراکتری

نمایشگرهای کاراکتری یکی از محبوب‌ترین اجزای الکترونیکی برای نمایش اطلاعات متنی در پروژه‌های الکترونیکی هستند. این نمایشگرها به دلیل سادگی در راه‌اندازی و سازگاری بالا با میکروکنترلرها و بردهای امبدد، به طور گسترده در پروژه‌های DIY، صنعتی و آموزشی استفاده می‌شوند.

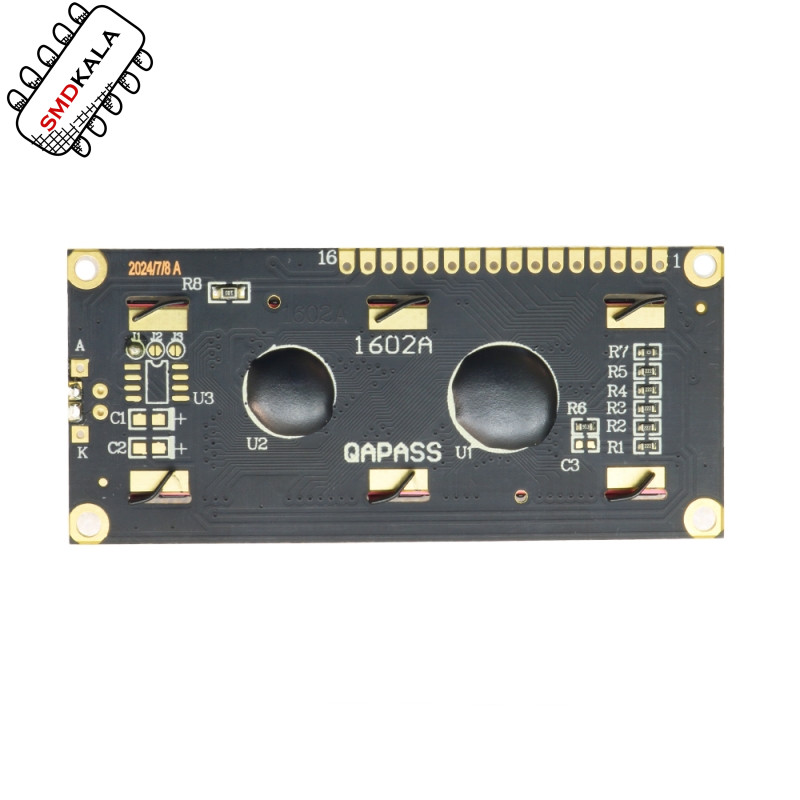

مدل LCD کاراکتری 2x16 بک‌لایت آبی V3.0 نسل جدیدی از نمایشگرهای کاراکتری است که بهبودهایی در کیفیت ساخت، ضخامت کمتر و بردهای پیشرفته‌تر نسبت به ورژن‌های قدیمی‌تر دارد.

مشخصات

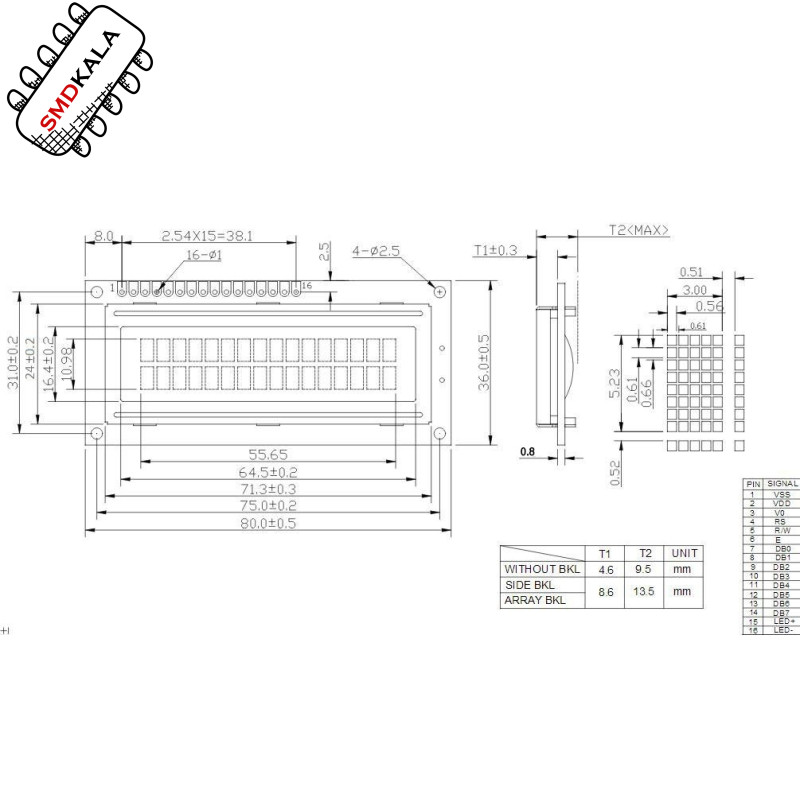

ابعاد خارجی: 80 × 36 × 11 میلی‌متر
ابعاد صفحه نمایش: 64.5 × 13.8 میلی‌متر

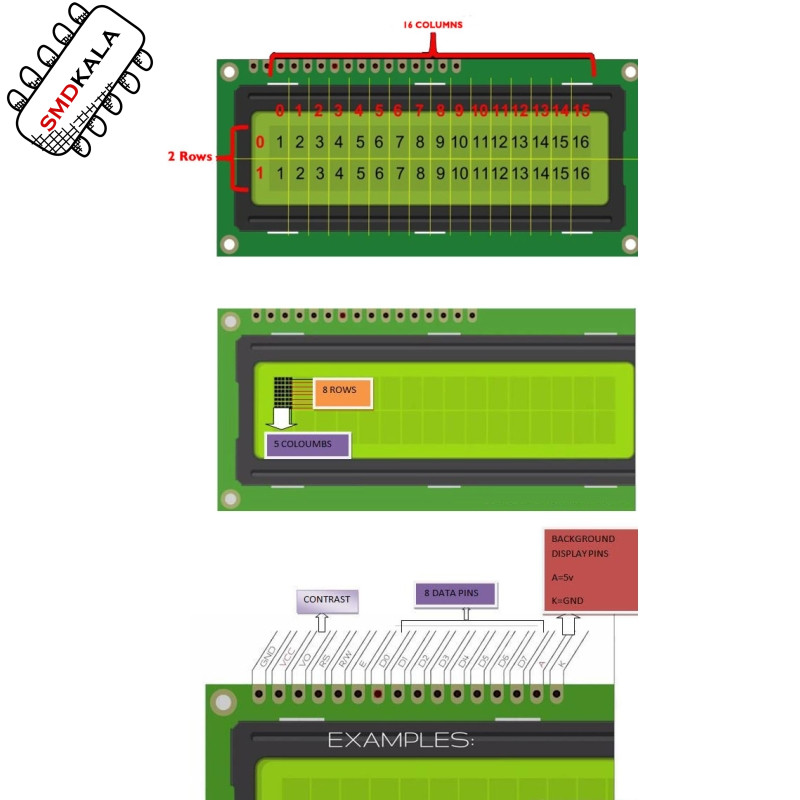

تعداد کاراکتر: 2 خط، هر خط 16 کاراکتر
ولتاژ تغذیه: 3.3 ولت تا 5 ولت
رنگ نور پس‌زمینه: آبی
دمای عملیاتی: 20- تا +70 درجه سانتی‌گراد
پارت نامبر: LCD Module 1602A

ویژگی‌

کیفیت ساخت بالا و بهینه‌شده برای کارایی بهتر.
نور پس‌زمینه آبی مناسب برای نمایش واضح اطلاعات حتی در نور کم.
سازگاری بالا قابل راه‌اندازی با میکروکنترلرهای AVR، ARM، PIC و بردهای محبوب مانند Arduino و Raspberry Pi.
کارکرد ساده بدون نیاز به تنظیمات پیچیده، مناسب برای پروژه‌های مبتدی و حرفه‌ای.

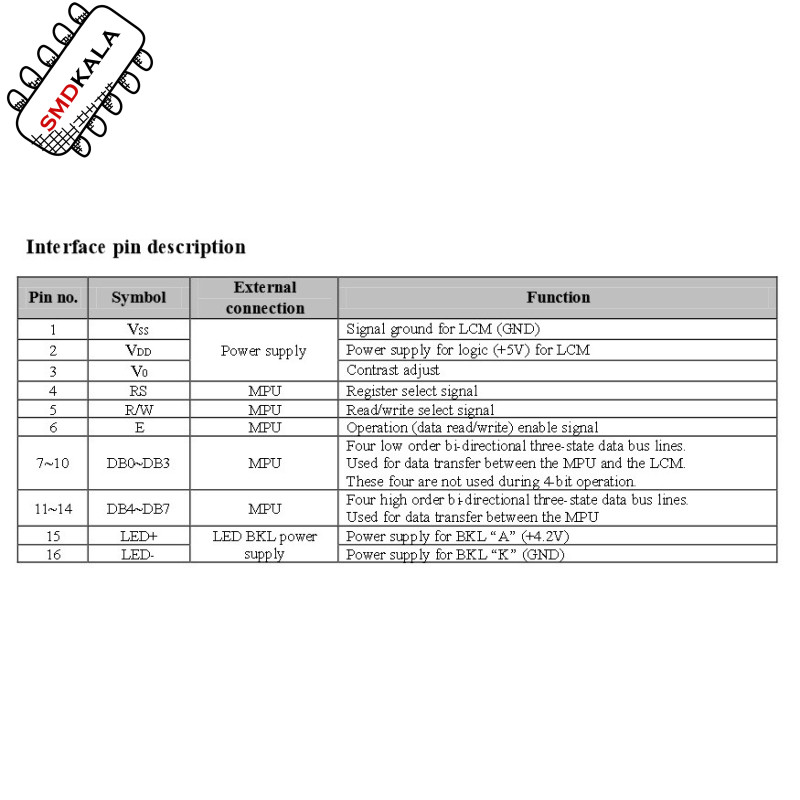

پایه ها

VSS = زمین GND
VCC = تغذیه 5 ولت
(VO (Display Contrast Pin = تنظیم شدت نور صفحه
(RS (Register Select = انتخاب رجیستر
(RW (Read/Write = پایه Read و Write
E = پایه Enable
D0 – D7 = پایه های دیتا
A = پایه Anode
K = پایه Cathode
