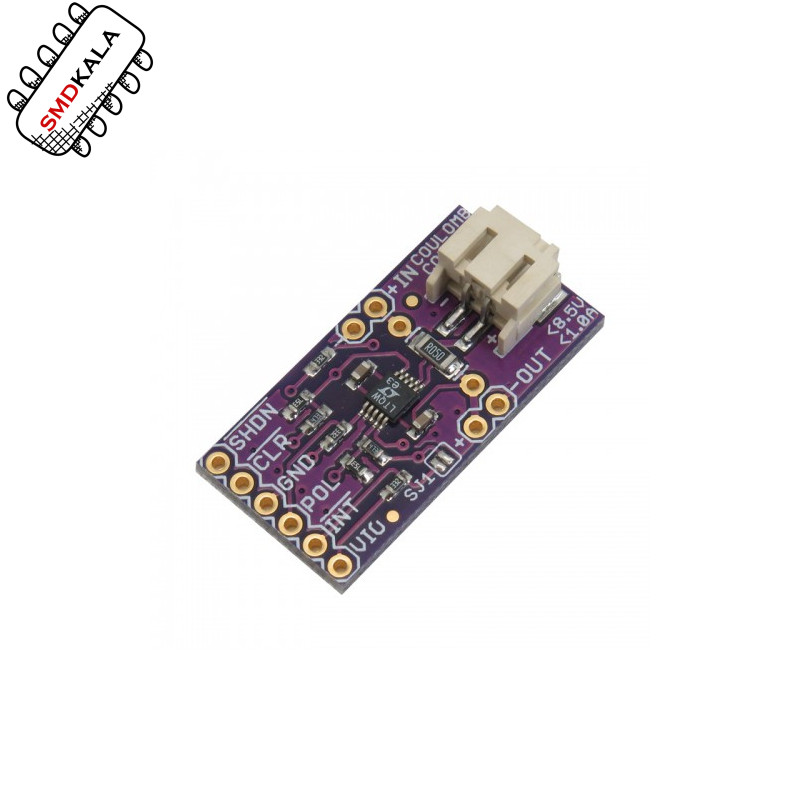

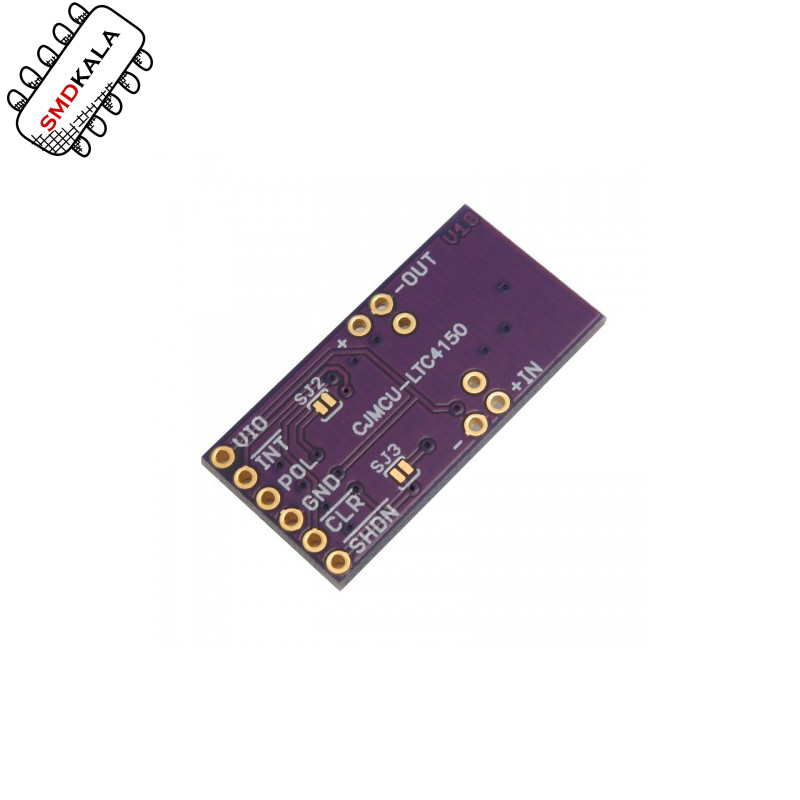

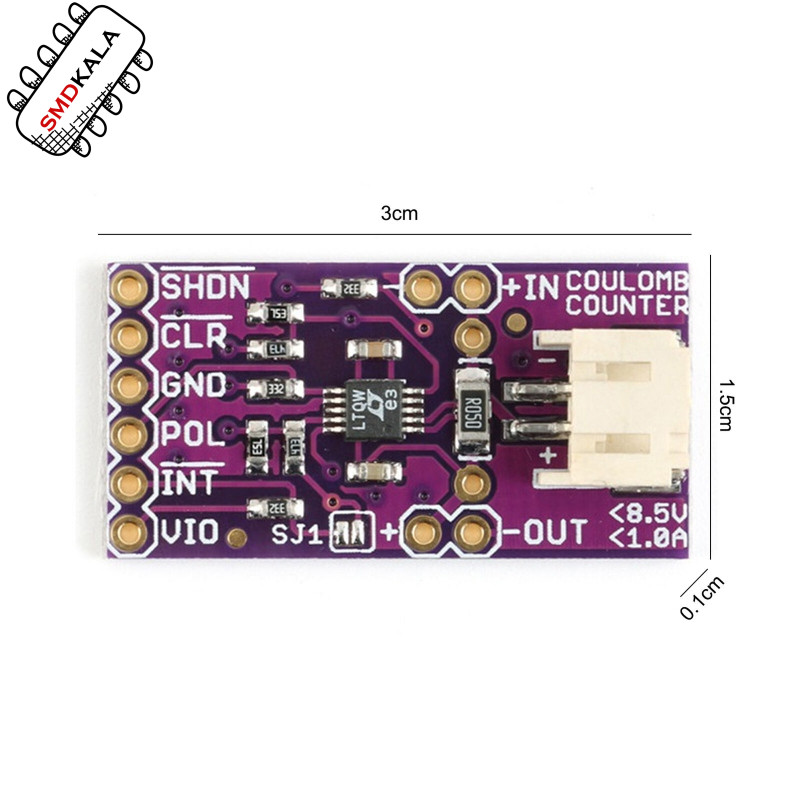

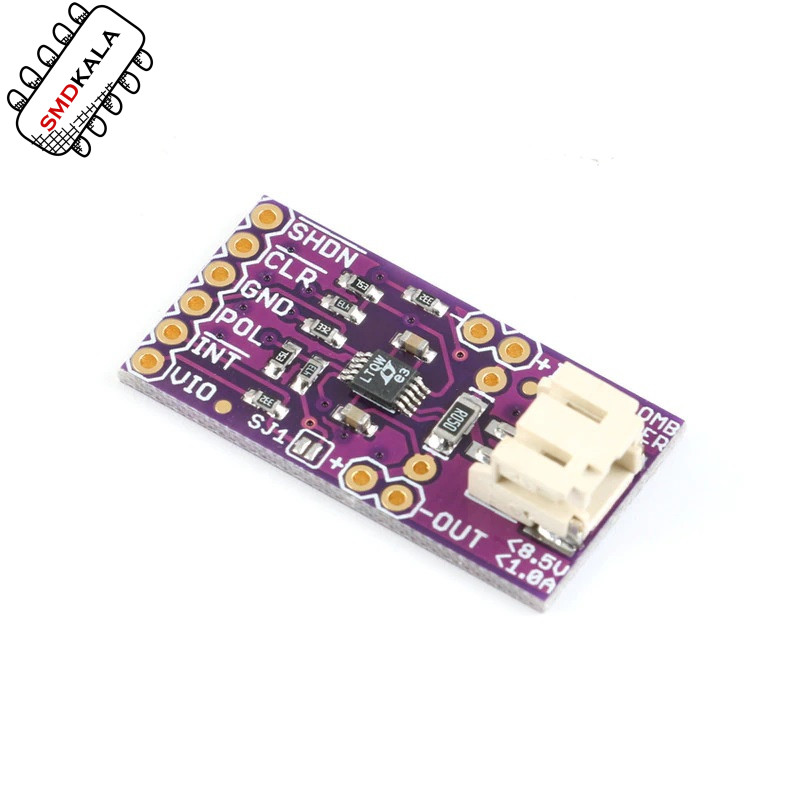

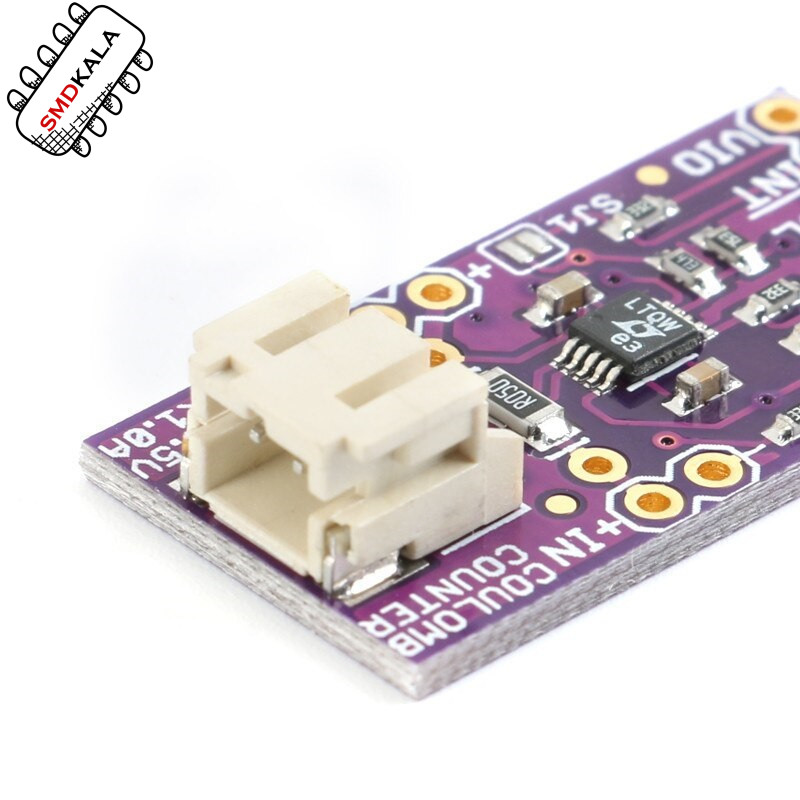

ماژول مانیتورینگ ظرفیت باتری LTC4150 محصول CJMCU

ماژول LTC4150 یک شمارنده کولن می باشد که می تواند به صورت مداوم جریان را اندازه گیری کند.

معرفی

 LTC4150 یک شمارنده کولن (معادل یک آمپر بر ثانیه) بوده و قادر است  به صورت مداوم جریان سنسوری را که در حال استفاده از آن هستید، مانیتور کرده و مقدار آمپر-ساعت استفاده شده را اعلام کند. این ماژول به سادگی بین منبع تغذیه و مدار شما وصل می گردد و همیشه ظرفیت باتری شما را نمایش خواهد داد

کاربرد

• مانیتورینگ باتری
• سیستم های هوشمند با باتری پورتابل

مشخصات

• ولتاژ کاری :2.7 تا 8.5 ولت
• نمایش کمیت شارژ و قطبیت
• محدوده ی حساسیت ولتاژ : ±50 میلی ولت
• فرکانس شمارش شارژ : 32.55Hz/V
• جریان خاموش : 1.5 میکروآمپر

Introduction

educe the integral charging of the current time, and the LTC4150 measures the use of battery power for mobile PC charging and portable product usage. The device monitors the current flowing through an external sense resistor located between the positive terminal of the battery and the battery load or charger. Therefore, a voltage across the sense resistor is obtained and then the signal enters several steps to infer power. Device interrupt pin pulsed. , the frequency of the pulse, the voltage detection and the number of pulse cycles are Coulomb numbers. These pulses correspond to a constant number of charge flows into or out of the battery and indicate that the battery is discharged or charged with polarity.

Specifications

Operating Voltage: 2.7V - 8.5V
Indicates Charge Quantity and Polarity
±50mV Sense Voltage Range
32.55Hz/V Charge Count Frequency
1.5μA Shutdown Current
