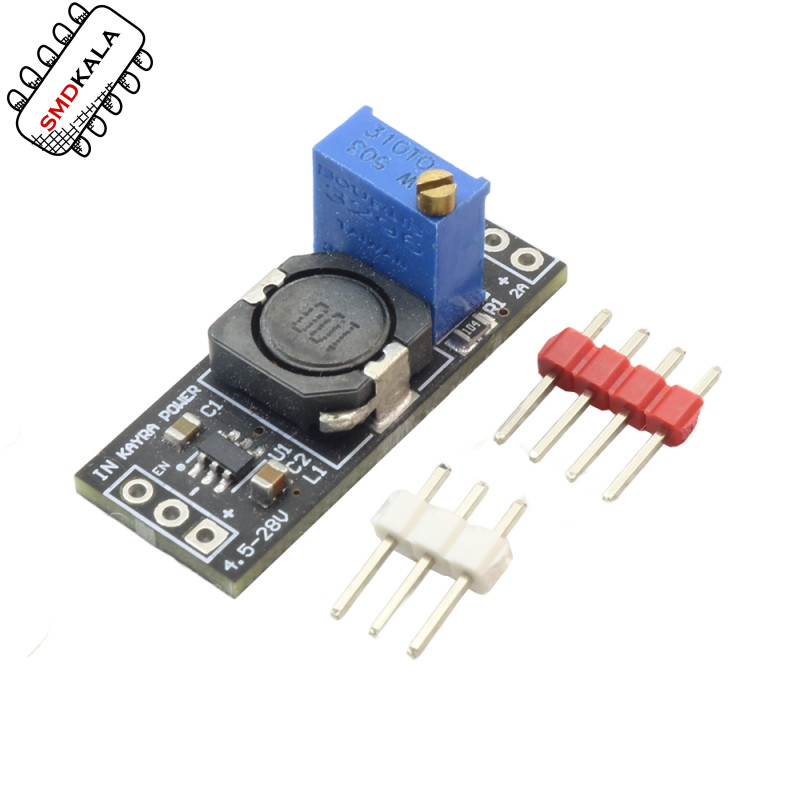

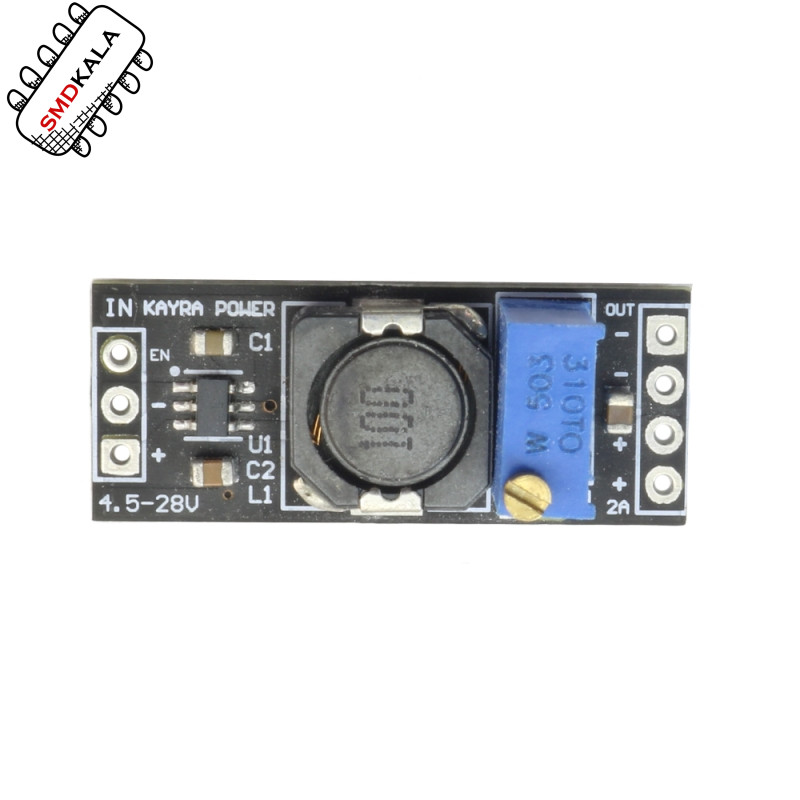

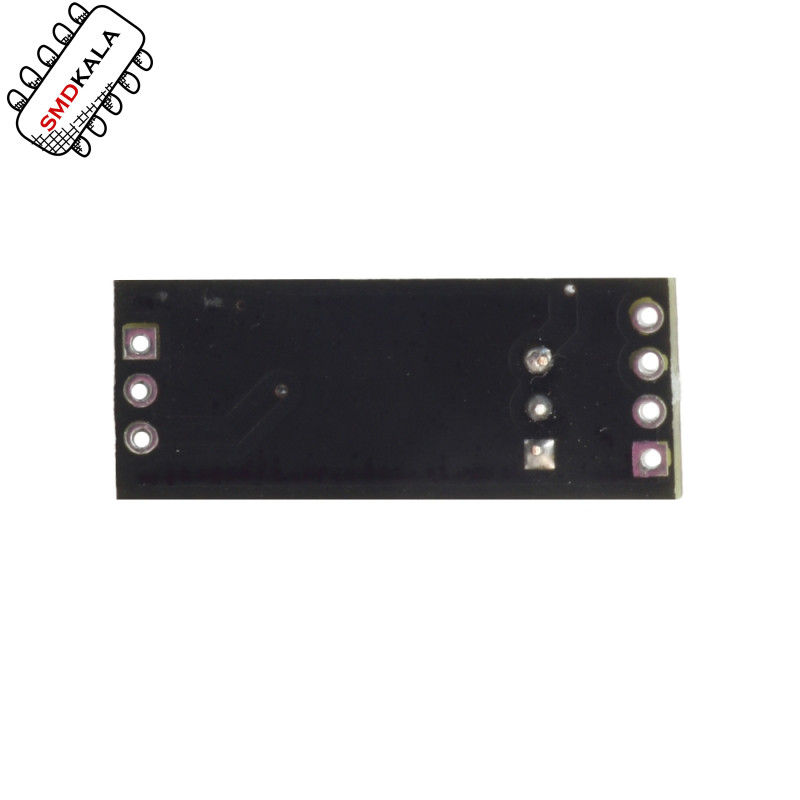

ماژول DC-DC کاهنده سینکرونوس فرکانس بالا 2 آمپری Kayra Power با تراشه Texas Instrument

مبدل DC به DC معماری BUCK کاهنده ولتاژ سینکرونوس فرکانس بالا 2 آمپری

این ماژول یک کاهنده سینکرونوس 2 آمپری فرکانس بالا با قابلیت کاهش ولتاژ ورودی در بازه ی ولتاژی 1.8 ولت تا ولتاژ ورودی با ریپل خروجی پایین و بازده بالاست که از چیپ TPS54202 شرکت Texas Instrument استفاده میکند. این ماژول با بازده بالا و اندازه بسیار کوچکی که دارد جایگذین مناسبی برای ماژول های تغذیه مانند LM2596 است.

مشخصات

ولتاژ ورودی : 4.5 تا 28 ولت DC
ولتاژ خروجی: 1.8 تا ولتاژ ورودی DC
نحوه تنظیم ولتاژ خروجی: خروجی قابل تنظیم و ثابت یکپارچه به وسیله مولتی ترن 10 دور
جریان خروجی: حداکثر 2 آمپر به صورت مداوم و 4.3 آمپر به صورت لحظه ای
راندمان تبدیل: 98.5٪ (بالاترین) (6.5 ولت به 5 ولت، 0.7 آمپر)
فرکانس سوئیچ زنی : 500 کیلوهرتز
ریپل خروجی: 15 میلی ولت
جریان استندبای: 2 میکرو آمپر
سافت استارت داخلی جهت جلوگیری از جریان هجومی در زمان شروع به کار: دارد
حفاظت در برابر ولتاژ بیش از حد: دارد
حفاظت در برابر دمای بیش از حد: دارد
حفاظت در برابر اتصال کوتاه خروجی: دارد
حفاظت از اتصال معکوس ورودی: ندارد
حفاظت نشتی امواج الکترومغناطیسی EMI: دارد
امکان روشن/خاموش کردن ماژول از طریق میکروکنترلر: دارد
دمای عملیاتی: 40- الی 125+ ℃
محدوده منطقی افزایش دما در بار کامل : حدود 89.2 درجه سانتیگراد
اندازه برد: طول 30 میلی متر، عرض 12 میلی متر، ارتفاع 12 میلی متر
استاندارد پین ها: 2.54 میلی متر
