ماژول درایور چراغ قوه 10 وات USB Type-C طرح Side مدل JZ-1011

ماژول درایور مناسب تعویض و تعمیر برد چراغ قوه 10 واتی مدل JZ-1011 طرح Side دارای USB Type-C و کلید تغییر وضعیت

این ماژول مناسب تعویض و تعمیر درایورهای چراغ قوه بوده و عملیات درایو و نوردهی این نوع از چراغ قوه ها را بر عهده دارد.

مشخصات

مدل : JZ-1011
ولتاژ ورودی : 3 الی 4.2  ولت DC
جریان خروجی : 2000 الی 2500 میلی آمپر
قابلیت اتصال و استفاده از باتری های لیتیومی سایز 18650 و یا 26650
تعداد حالات نوردهی :  پنج حالت نوردهی پرنور و کم نور و متوسط و SOS
قابلیت استفاده از انواع لامپ های : Cree,XML,T6,U2,U3,XML2,XPL,XHP و انواع لامپ های 10 واتی
وزن : حدود 0.3±4.5 گرم
دارای کلید تغییر وضعیت
ورودی : باتری و USB Type-C
طول کلی : 31 میلی متر (به احتساب فنر باتری : 45 میلی متر)
قطر دایره : 25 میلی متر
دارای نشانگر در حال شارژ و فول شارژ و همچنین وضعیت شارژ

نحوه نصب و اجرا

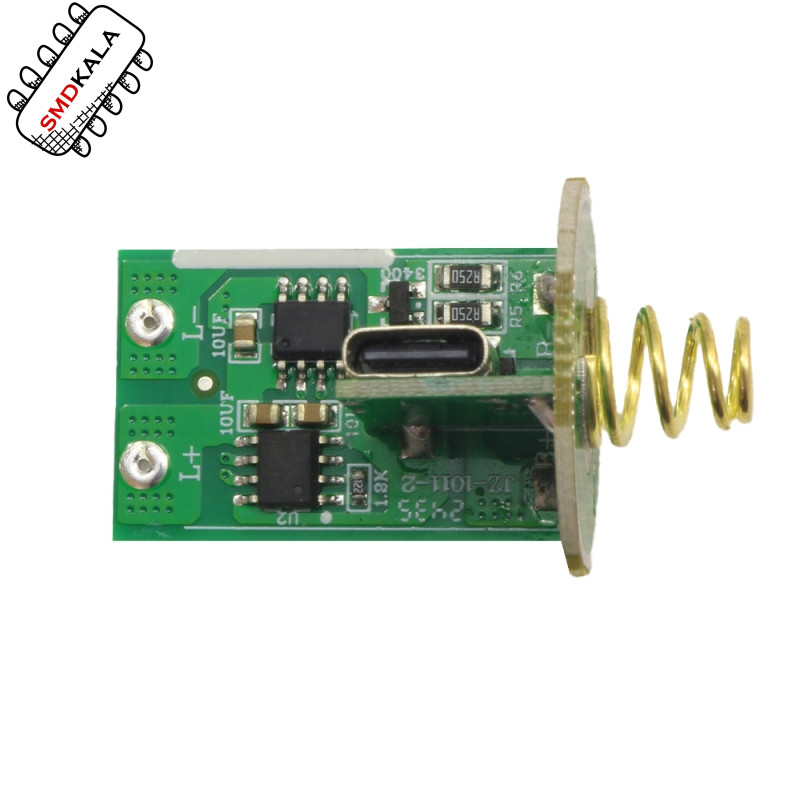

ورودی ولتاژ از پدهای دایره ای در زیر برد می باشد و خروجی از پد های L+ و L- مشخص شده می باشد .

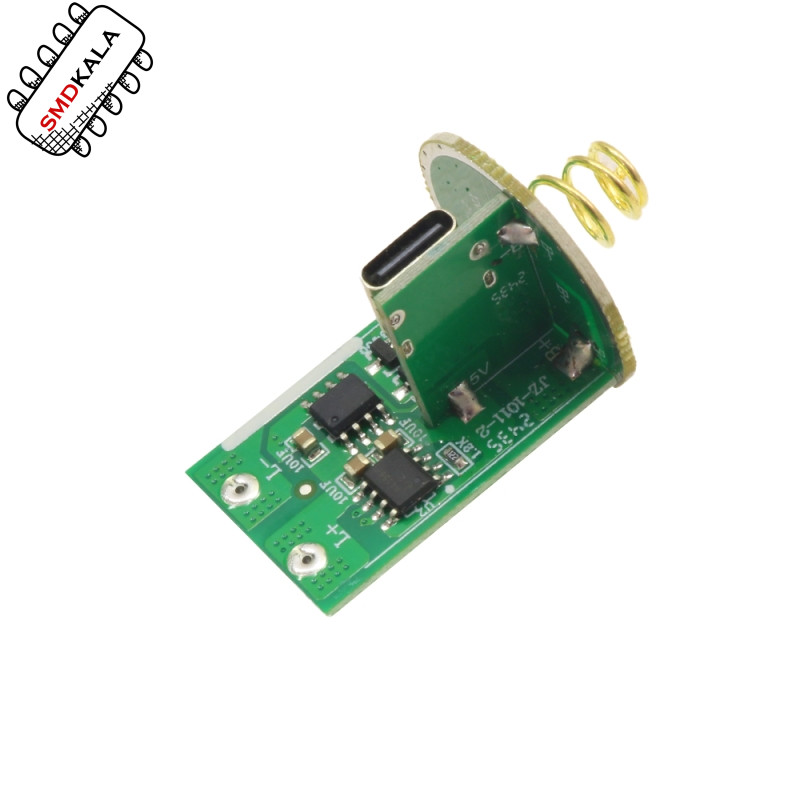

برای اتصال شارژ باتری نیز می توانید از ورودی USB Type-C استفاده نمایید .
این ماژول ها قابلیت نصب در داخل چراغ قوه را دارند که طرح Side نیز نامیده می شوند.

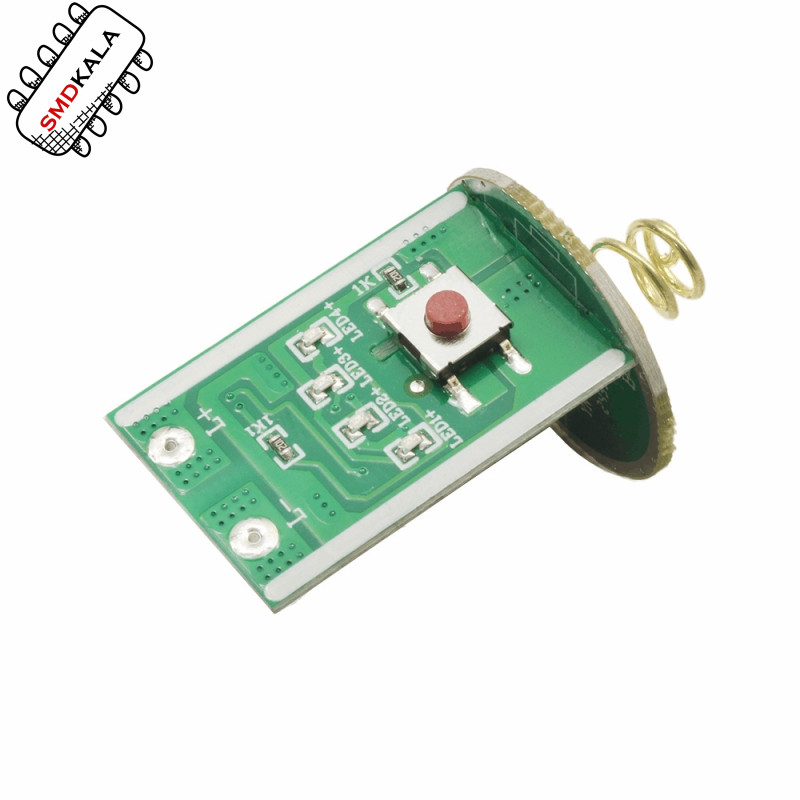

به این صورت که در یک طرف شستی برای کنترل نور و در طرف دیگر ورودی شارژ می باشد
