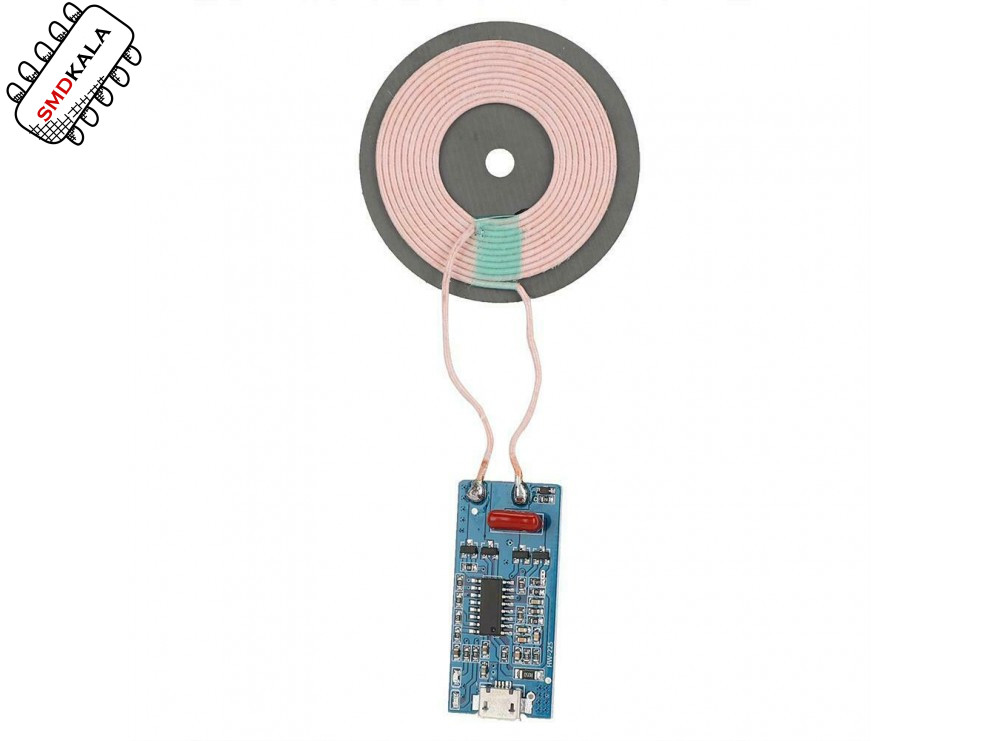

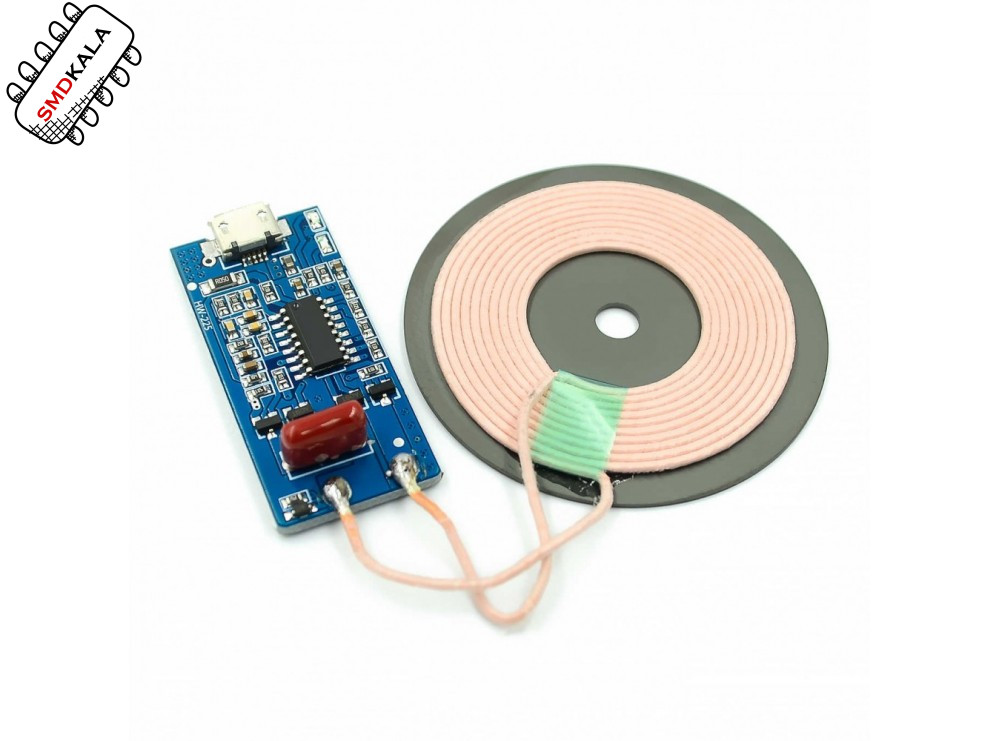

ماژول شارژر وایرلس 5W مدل HW-225 به همراه صفحه کویل شارژ

منبع تغذیه / شارژر وایرلس HW-225 دارای ولتاژ گیرنده 5 ولت

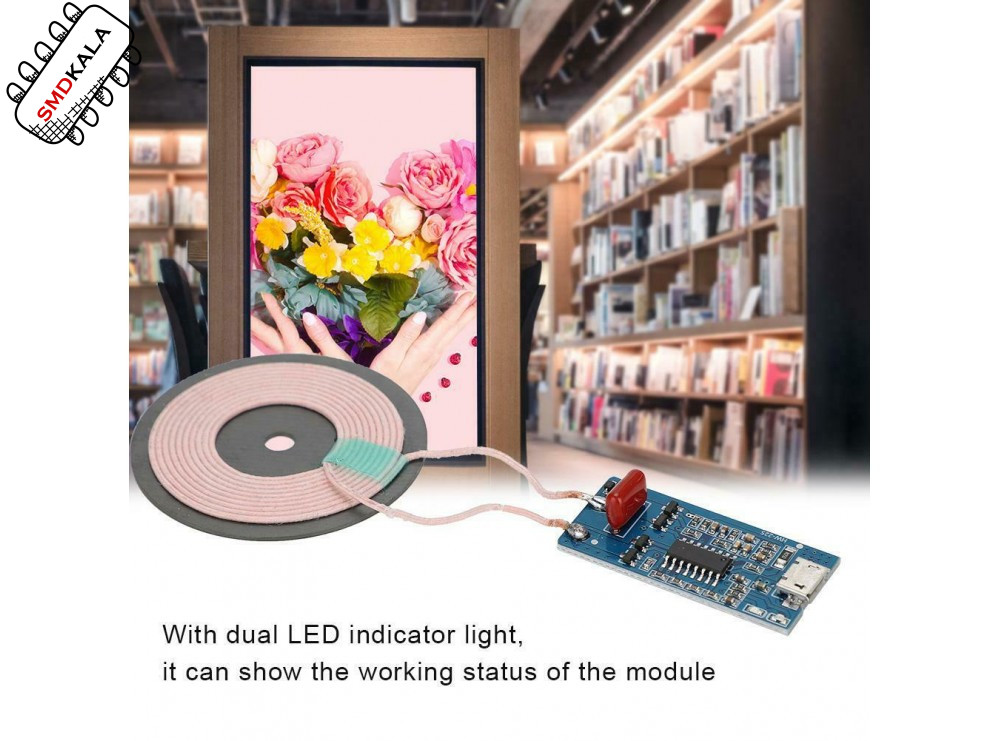

ماژول شارژر وایرلس 5W مدل HW-225 یک انتخاب ایده‌آل برای شارژ بی‌سیم دستگاه‌های شماست. این ماژول با ولتاژ ورودی 5 ولت و قابلیت اتصال از طریق پورت میکرو USB، به راحتی قابل استفاده است. دو چراغ LED روی این ماژول تعبیه شده که وضعیت شارژ را نمایش می‌دهند؛ چراغ قرمز هنگام شارژ روشن و چراغ سبز پس از اتمام شارژ فعال می‌شود. با ابعاد کوچک و طراحی کارآمد، این ماژول مناسب برای استفاده در پروژه‌های الکترونیکی و دستگاه‌های قابل حمل است.

مشخصات

• ولتاژ : 5 ولت DC
• توان خروجی: 5 وات
• دمای کاری: 20- تا 85 درجه سانتی‌گراد
• دمای ذخیره‌سازی: 40- تا 125 درجه سانتی‌گراد
• مجهز به نشانگر LED وضعیت شارژ و تشخیص اشیا خارجی (FOD)





• شارژ بی‌سیم گوشی‌های هوشمند
• استفاده در پروژه‌های الکترونیکی
• شارژ دستگاه‌های قابل حمل
• سیستم‌های هوشمند خانگی
• ایستگاه‌های شارژ عمومی

ویژگی ها:

• سازگار با گیرنده‌های وایرلس استاندارد WPC.
• پشتیبانی از حداکثر توان شارژ 5W.
• پشتیبانی از قابلیت تشخیص اشیا خارجی (FOD).
• مصرف انرژی استاتیک کم و کارایی بالا.

دستور العمل استفاده:

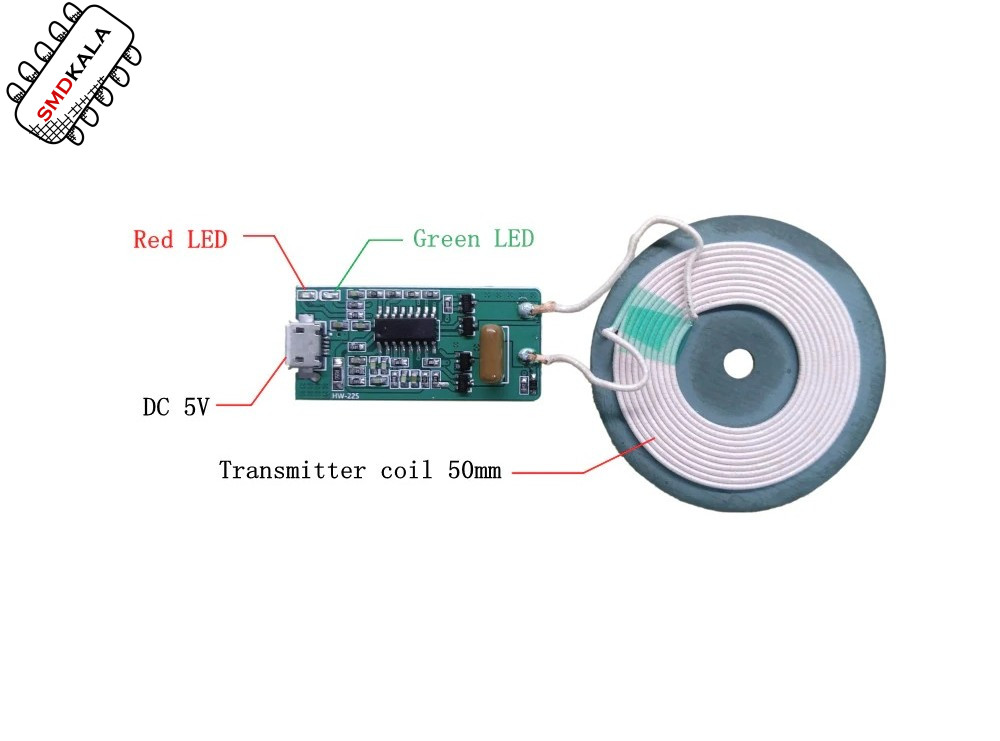

• پس از روشن کردن پاور، LED سبز روی ماژول روشن می‌شود.
• گوشی موبایل با قابلیت شارژ بی‌سیم را بر روی کویل قرار دهید به طوری که مرکز پشت گوشی با مرکز کویل ماژول هماهنگ باشد (توجه: هر گونه جابجایی گوشی بر روی کویل ماژول می‌تواند بر اثر شارژ تأثیر بگذارد). در طول فرآیند شارژ، LED قرمز ماژول روشن شده و LED سبز خاموش می‌شود.
• پس از اتمام شارژ، LED قرمز خاموش شده و LED سبز روشن می‌شود.
• ماژول شارژ بی‌سیم دارای قابلیت تشخیص اشیا خارجی است. زمانی که یک شی فلزی بر روی کویل فرستنده ماژول قرار بگیرد، LED قرمز و LED سبز به‌طور همزمان چشمک می‌زنند. پس از برداشتن شی فلزی، LED قرمز خاموش شده و LED سبز روشن می‌شود.

Introduction

The HW-225 wireless charging transmitter module is compatible with WPC standard wireless receivers. It features l high efficiency, and supports up to 5W of charging power. The module includes double LED indicators that display the status of power-on, charging, charge saturation, and foreign object detection (FOD).

Specification

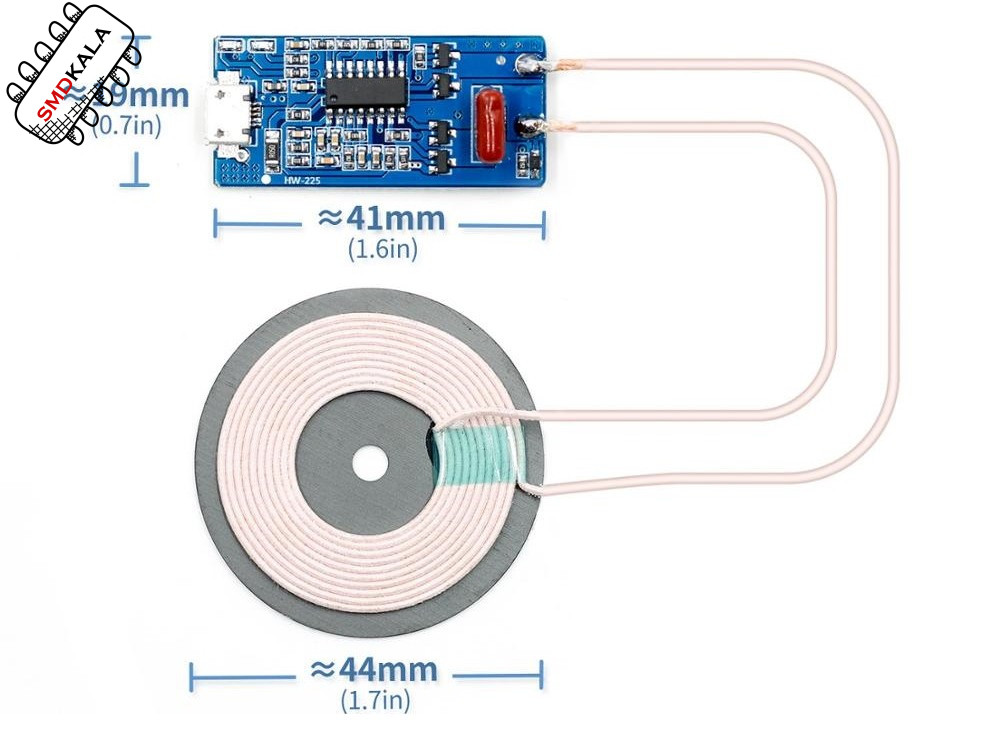

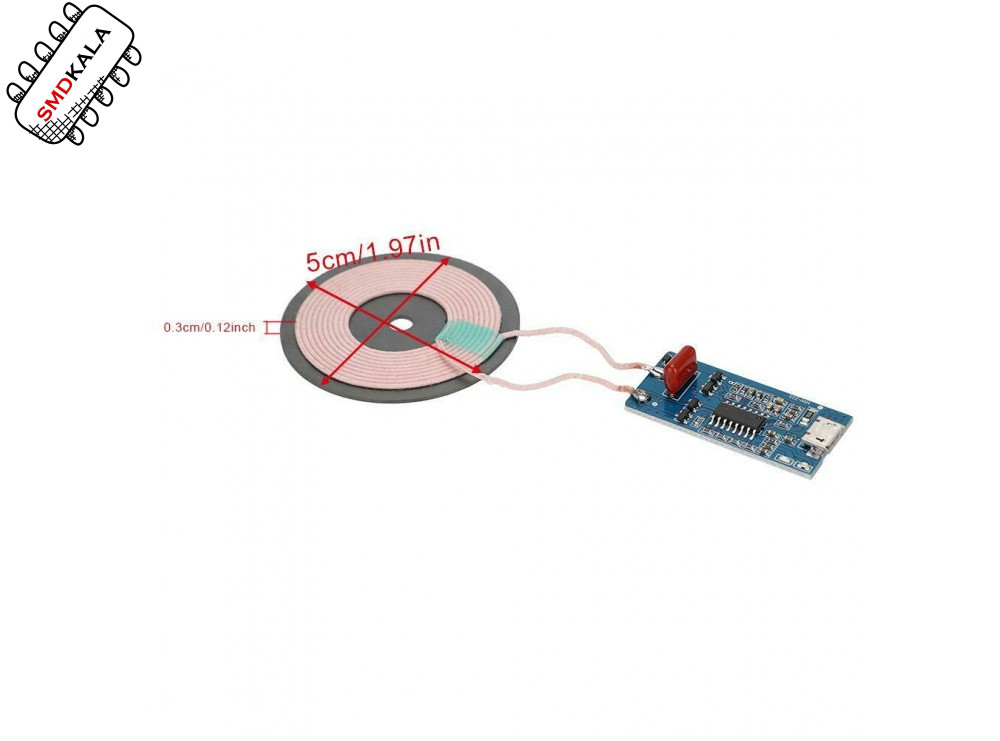

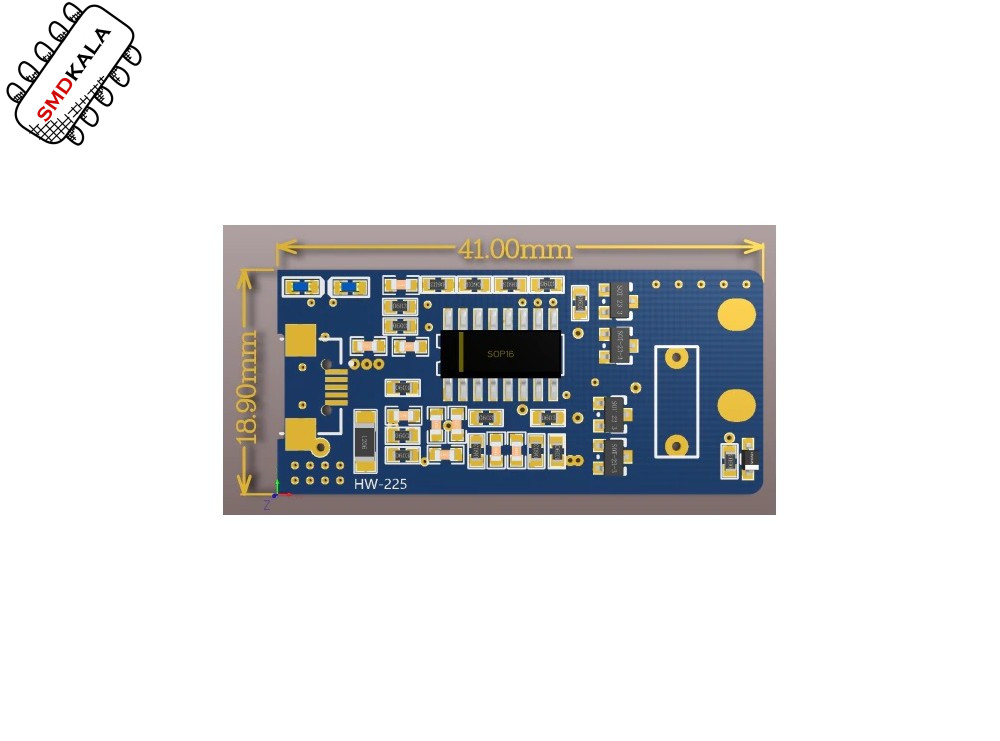

Size: Approx. 550.3cm
Rated operational voltage: DC +5V
Output Power: 5W
Working Temperature: -20 to 85°C
Storage Temperature: -40 to 125°C
Equipped with LED indicators for charging status and FOD detection
