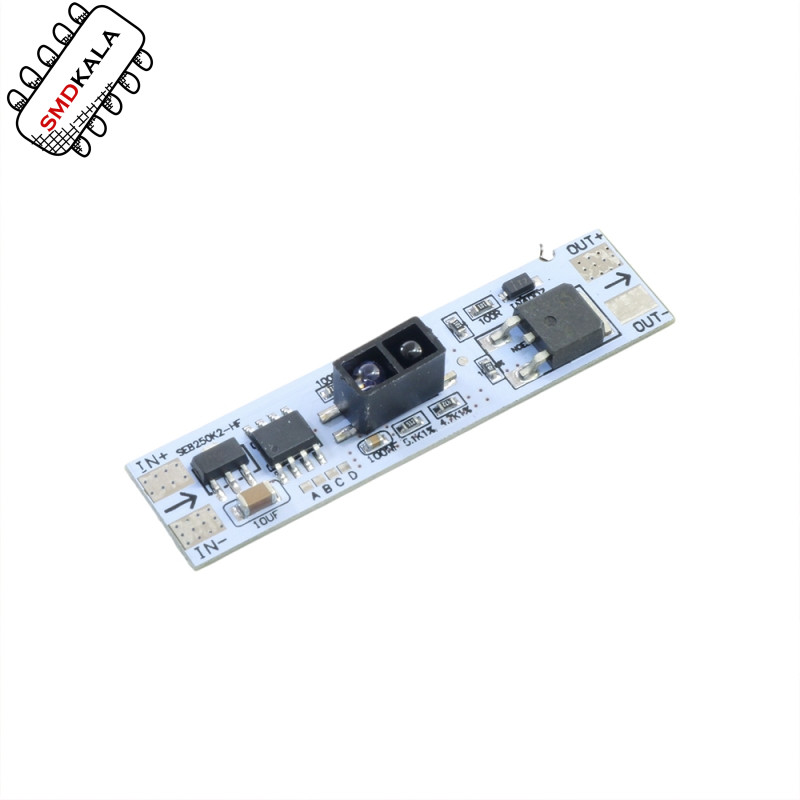

ماژول سنسور تشخیص حرکت دست مادون قرمز IR مولتی فانکشن با خروجی 36 وات

ماژول سنسور حرکتی مادونقرمز IR برای کنترل روشن/خاموش نور و بارهای DC تا توان 36 وات با حرکت دست در فاصله کوتاه

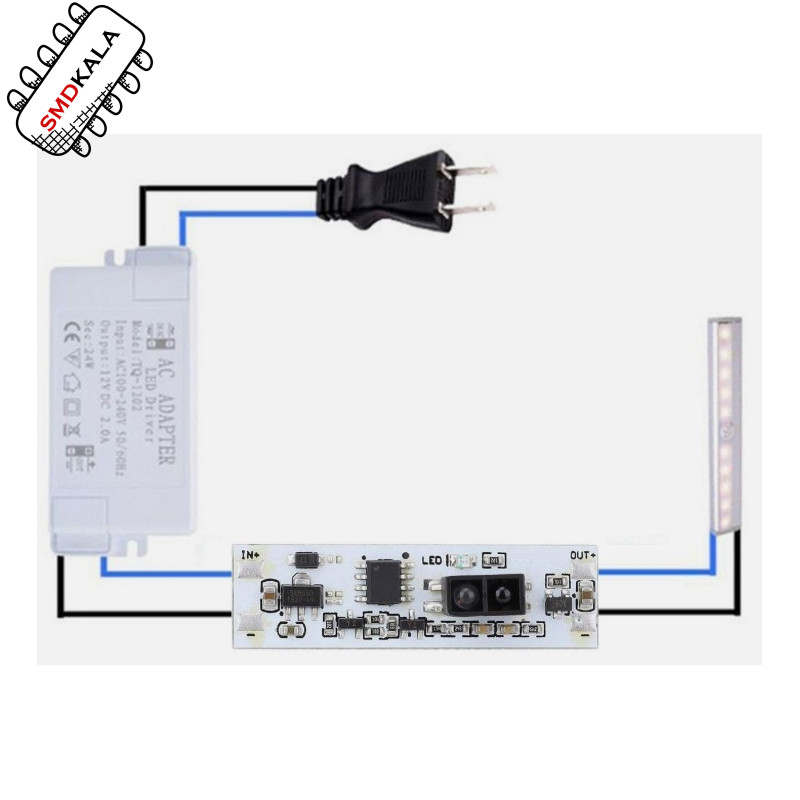

این ماژول یک سوئیچ الکترونیکی با سنسور تشخیص حرکت دست در فاصله کوتاه است که جایگزین کلید مکانیکی برای روشن و خاموش کردن بارهای DC می‌شود. با عبور دست از مقابل سنسور، ماژول فرمان قطع یا وصل مدار را صادر می‌کند. خروجی این برد به‌صورت DC ثابت (Constant Voltage) طراحی شده و توانایی تحمل بار تا 12 ولت و 3 آمپر (36 وات) را دارد. این ویژگی آن را برای نورپردازی LED، چراغ‌های کابینتی، سیستم‌های روشنایی داخلی و کنترل هوشمند وسایل DC بسیار کاربردی می‌سازد. طراحی باریک و کوچک ماژول، نصب آسان در مکان‌های محدود را امکان‌پذیر کرده است. ماژول فاقد قطعات مکانیکی است، بنابراین طول عمر بالاتر و عملکرد بدون نویز الکترومغناطیسی دارد.

مشخصات

• ولتاژ ورودی: 12 ولت DC (ثابت)
• جریان خروجی: حداکثر 3 آمپر
• توان خروجی: تا 36 وات (پیشنهاد کمتر از این مقدار)
• نوع عملکرد: سوئیچ حرکتی (Wave Hand Sensor)

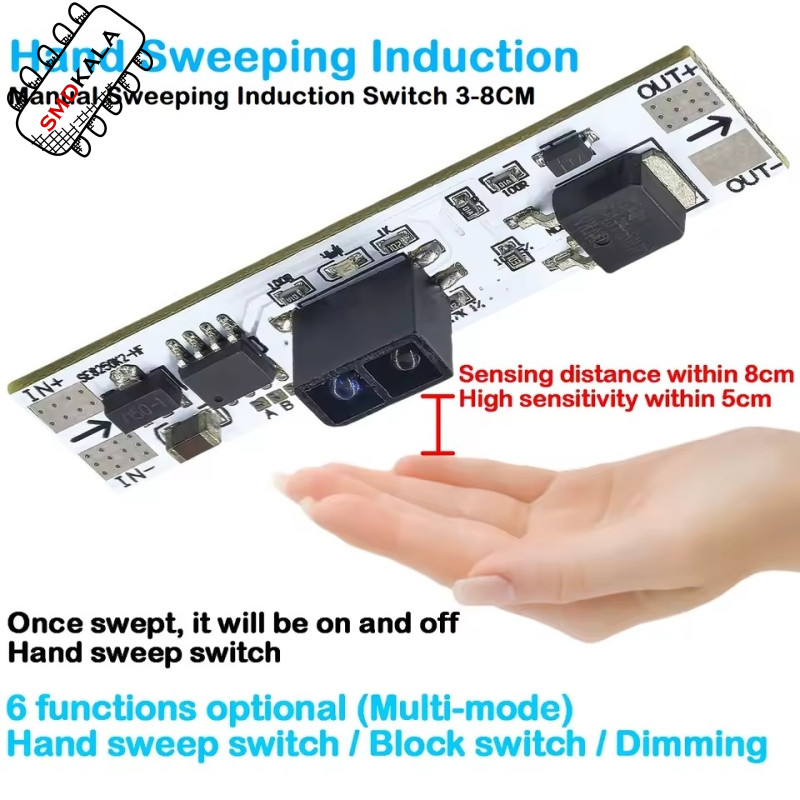

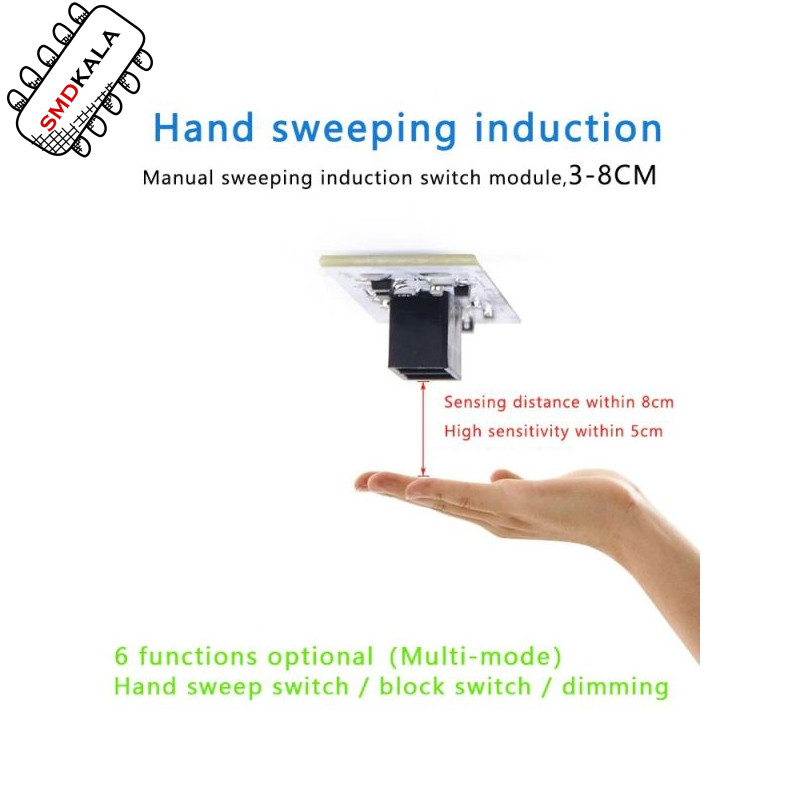

• حساسیت تشخیص: حرکت دست در فاصله کوتاه (حدود 5 – 8 سانتی‌متر)
• نوع خروجی: DC Constant Voltage
• حفاظت: مقاوم در برابر بار اضافی و اتصال کوتاه
• ابعاد تقریبی: 12*50*7.5 میلی متر

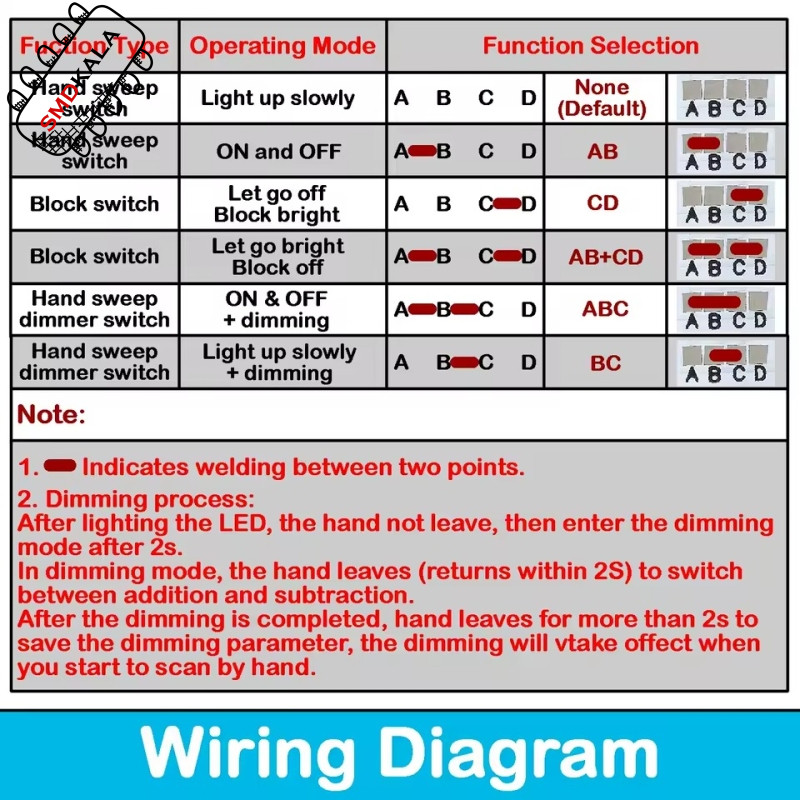

نحوه تغییر حالت عملکردی

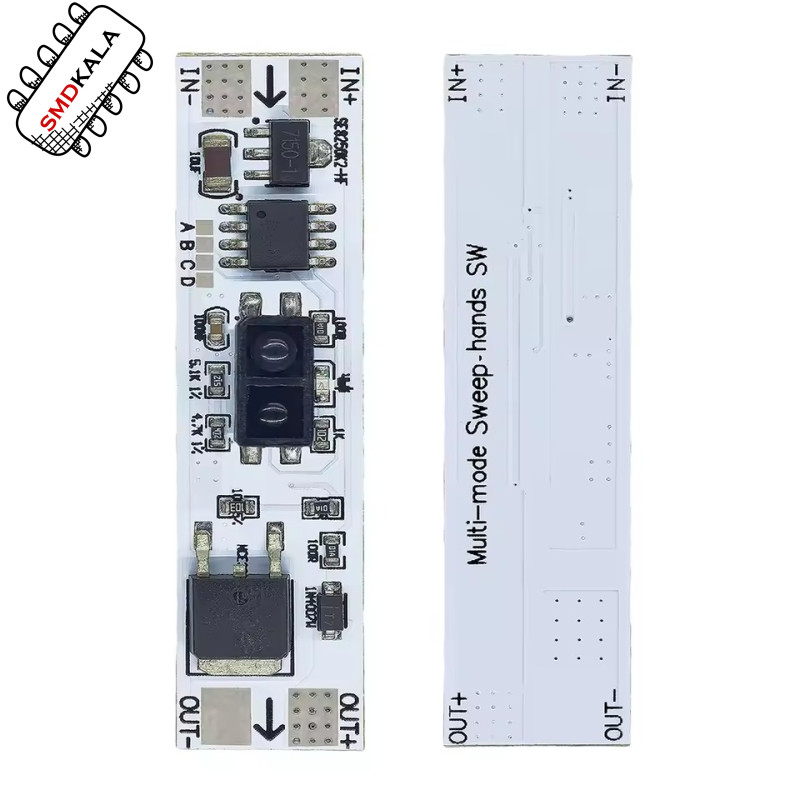

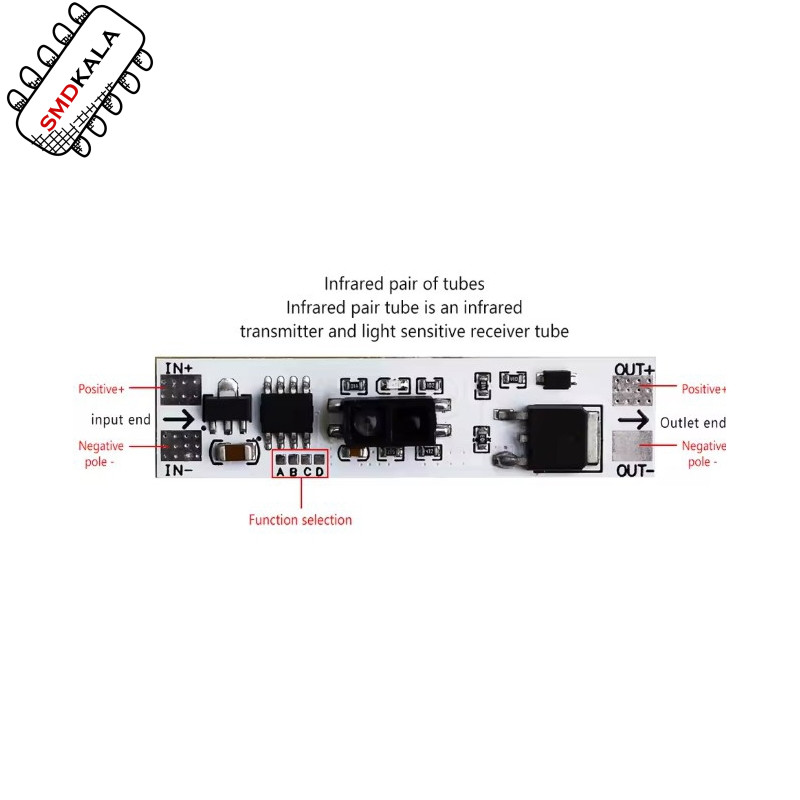

ماژول دارای چهار پد تنظیمی با نام A، B، C و D است. با لحیم کردن این پدها به یکدیگر، حالت عملکرد ماژول تغییر می‌کند:

• بدون اتصال (حالت پیش‌فرض): چراغ با حرکت دست به‌صورت تدریجی (Slow Start) روشن می‌شود.
• اتصال A به B: هر بار حرکت دست باعث روشن و خاموش شدن چراغ می‌شود (On/Off Switch).
• اتصال C به D: تا وقتی دست جلوی سنسور باشد چراغ روشن می‌ماند و با برداشتن دست خاموش می‌شود (Block On).
• اتصال همزمان A به B و C به D: برعکس حالت قبل عمل می‌کند؛ دست جلوی سنسور چراغ را خاموش می‌کند و با برداشتن دست روشن می‌شود (Block Off).
• اتصال A به B به C: علاوه بر روشن/خاموش، قابلیت دیمر فعال می‌شود. یعنی نگه داشتن دست بیش از 2 ثانیه باعث کم‌وزیاد شدن شدت نور می‌شود.
• اتصال B به C: چراغ به‌صورت تدریجی روشن می‌شود و قابلیت دیمر هم فعال خواهد بود.



فرآیند Dimming (دیمر)

1. ابتدا دست عبور می‌کند و LED روشن می‌شود.
2. اگر دست بیشتر از 2 ثانیه جلوی سنسور بماند ، وارد حالت دیمر می‌شود.
3. در حالت دیمر:
   • حرکت کوتاه دست به جلو/عقب : افزایش یا کاهش شدت نور
   • وقتی شدت دلخواه تنظیم شد : با برداشتن دست به مدت بیش از 2 ثانیه، مقدار ذخیره می‌شود.
4. بار بعد که روشن کنید → LED با همان شدت ذخیره‌شده روشن می‌شود.

کاربردهای رایج

این ماژول انتخابی ایده‌آل برای جایگزینی کلیدهای دستی و مکانیکی در پروژه‌های روشنایی و تجهیزات DC است. به‌ویژه در محیط‌هایی که نیاز به روشن/خاموش کردن بدون تماس دست وجود دارد.

• کنترل چراغ‌های LED کابینتی
• سوئیچ لمسی برای نور مخفی یا نوار LED
• سیستم روشنایی داخلی کمد و کشو
• کنترل بدون تماس تجهیزات DC کوچک
• روشنایی هوشمند آشپزخانه
• نورپردازی خودرو و وسایل نقلیه
• روشنایی اضطراری لمسی
• پروژه‌های DIY خانه هوشمند
• کلید بهداشتی بدون تماس در مکان‌های عمومی

This module is an electronic switch with a short-range hand motion sensor that replaces a mechanical switch to turn DC loads on and off. When a hand passes in front of the sensor, the module issues a command to turn the circuit on or off. The output of this board is designed as a constant DC (Constant Voltage) and can withstand a load of up to 12 volts and 3 amps (36 watts). This feature makes it very useful for LED lighting, cabinet lights, indoor lighting systems, and intelligent control of DC devices. The slim and small design of the module allows for easy installation in limited spaces. The module has no mechanical parts, so it has a longer lifespan and operation without electromagnetic noise.

Specifications

Input voltage: 12 volts DC (constant)
Output current: Maximum 3 amps
Output power: Up to 36 watts
Function type: Motion switch (Wave Hand Sensor)
Detection sensitivity: Hand movement at a short distance (about 5 - 8 cm)
Output type: DC Constant Voltage
Protection: Resistant to overload and short circuit
Approximate dimensions: Slim and small (suitable for built-in installation)
Application: Smart switch to replace mechanical switch
