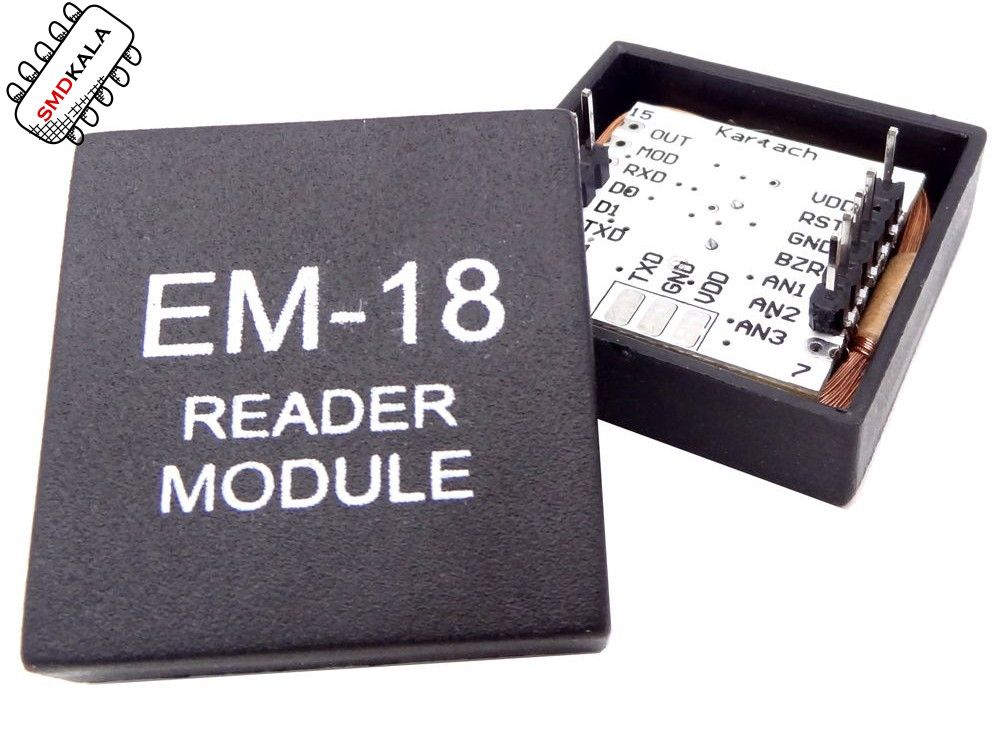

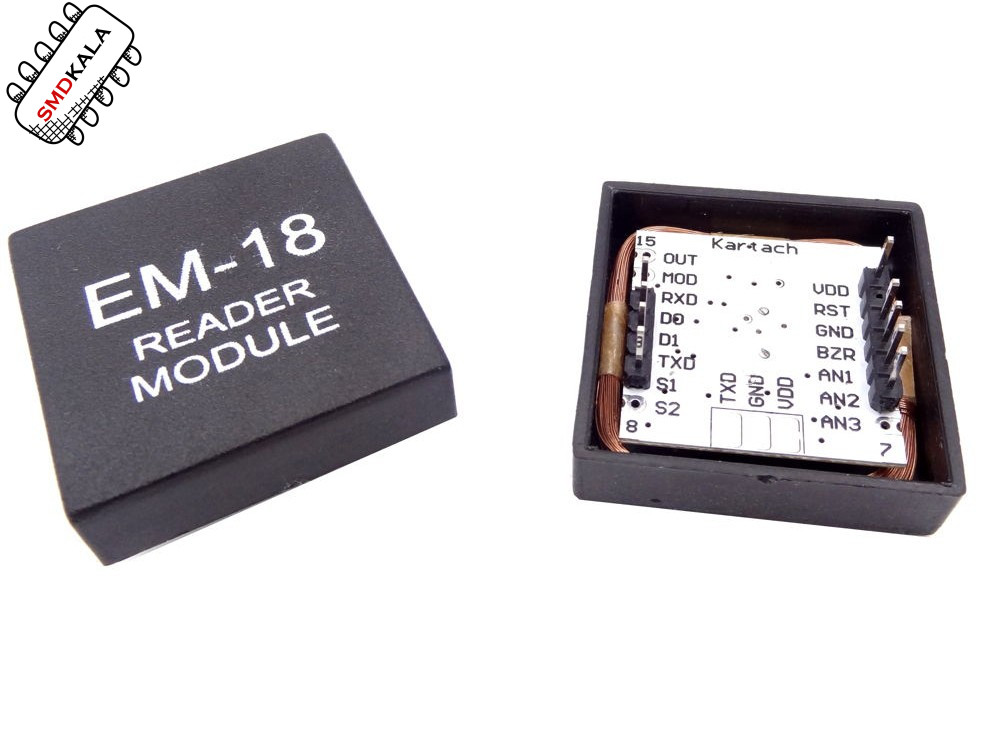

ماژول RFID EM18 آپدیت شده

ماژول RFID Reader با خروجی سریال فرکانس 125 کیلوهرتز با تغذیه 5 ولت

معرفی

ماژول های RFID به منظور خواندن کارت های مغناطیسی مورد استفاده قرار میگیرند. کارت های مغناطیسی امروزه در زندگی روزمره ما به وفور در دستگاه های مختلفی استفاده می گردند. دستگاه های حضور و غیاب، کارخانجات، انبارداری، مترو و در بسیاری از مواردی که نیاز می باشد هر فرد یک کارت شناسایی الکترونیکی داشته باشد از این ماژول ها استفاده می گردد. کارت ها (تگ ها) تشکیل شده اند از یک چیپ کوچک به همراه یک سیم پیچ که معمولاً درون یک محفظه پلاستیکی قرار میگیرند. این پلاستیک می تواند بصورت کارت، جا کلیدی، اسباب بازی، سکه ای یا هر شکل دیگری باشد. با نزدیکتر کردن تگ به ماژول های RFID امواج مغناطیسی ماژول سیم پیچ تگ را  قطع کرده و از این طریق کد مربوط به تگ خوانده می شود. هر بار که یک تگ خوانده شود، عبارت مربوط به تگ از طریق پروتکل مربوط (معمولاً سریال ) ارسال می گردد.
این ماژول ساده ترین نمونه در نوع خود بوده که از طریق پروتکل سریال به میکروکنترلر متصل شده و اطلاعات هر تگی را که در فاصله 10 سانتی متری آن قرار گرفته باشد خوانده و ارسال می کند. این ماژول در محدوده فرکانسی 125KHz کار کرده و فقط قادر به خواندن عدد تگ می باشد.

ماژول های آپدیت شده قابلیت شناسایی رنج بسیار گسترده تری از کارتهای موجود در بازار را داشته و همچنین آنتن دهی قویتری نسبت به مدل های قدیمی خود دارند.

مشخصات

• حداکثر فاصله تگ برای خواندن اطلاعات : 8 الی 12 سانتی متر
• فرکانس کاری: 125 کیلوهرتز
• ولتاژ تغذیه ماژول: 4.6 الی 5.4 ولت مستقیم
• پرتکل هایی که توسط این ماژول پشتیبانی می شوند: SERIAL و WEIGAND
• امکانات جانبی: دارای یک خروجی جهت اتصال به بازر یا LED ( خروجی در حالتی است که با هر بار خواندن اطلاعات از روی تگ یک پالس مثبت به این پایه ارسال می گردد)
