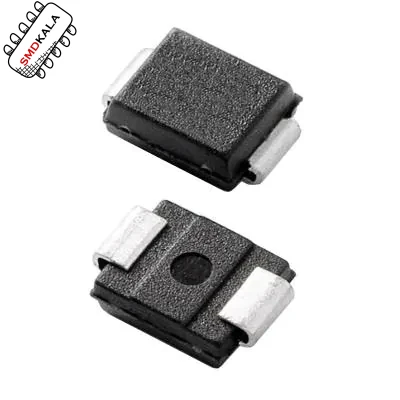

دیود TVS شماره فنی SMBJ440A
کد محصول : 8274
موجود
- معرفی
- مشخصات
- دیدگاهها
- پرسشها
معرفی محصول
دیود TVS مدل SMBJ440A — محافظ گذرا 600 وات
حفاظت مطمئن برای خطوط تا 440 ولت — TVS یونیدایرکشنال در بستهبندی SMBJ
معرفی محصول
دیود SMBJ440A یک دیود TVS (Transient Voltage Suppressor) از سری SMBJ است که برای محافظت مدارهای الکترونیکی در برابر ولتاژهای گذرای ناگهانی و ضربههای لحظهای طراحی شده است.
این مدل تکجهتی (Uni-Directional) بوده و برای خطوط تغذیه تا 440 ولت مناسب است. توان پیک لحظهای قابل تحمل آن 600 وات است و در بستهبندی DO-214AA (SMBJ) تولید میشود.
ویژگیهای کلیدی
-
محافظت قدرتمند در برابر پالسهای شدید تا 600 وات
-
مناسب برای خطوط AC و DC تا 440 ولت
-
TVS یونیدایرکشنال (تکجهتی)
-
جریان پیک پالس بالا و واکنش سریع
-
بستهبندی کوچک SMBJ برای مونتاژ SMD
-
مناسب برای تجهیزات صنعتی، منابع تغذیه، مدارات قدرت و کنترل
جدول مشخصات فنی (تفصیلی)
| پارامتر | مقدار / توضیح |
|---|---|
| نوع قطعه | دیود TVS — تکجهتی |
| شماره فنی | SMBJ440A |
| ولتاژ استندآف معکوس (VRWM) | 440V |
| ولتاژ شکست (Breakdown Voltage) | حدود 488V تا 537V |
| ولتاژ کلمپینگ (Clamping Voltage) | حدود 710V |
| جریان پیک پالس (Ipp, 10/1000µs) | 7.8A |
| توان پیک پالس | 600W |
| ولتاژ هدایت مستقیم (VF) | حدود 3.5V |
| بستهبندی | DO-214AA (SMBJ) — SMD |
| محدوده دمای کاری | 55- تا +150 درجه سانتیگراد |
| جریان نشتی | بسیار کم، در حد میکروآمپر |
| ابعاد تقریبی | 4.57 × 3.94 × 2.24 میلیمتر |
کاربردهای متداول
-
حفاظت خطوط AC و DC با ولتاژ بالا تا 440V
-
محافظ ورودی منابع تغذیه صنعتی و مدارات قدرت
-
محافظت در برابر ESD، سرج و پالسهای گذرا
-
تجهیزات صنعتی، کنترلرها، اینورترها، UPS و مدارات حفاظتی
نکات طراحی و نصب
-
در مدارهای DC، کاتد TVS به خط مثبت و آنود به زمین متصل میشود.
-
بهتر است نزدیکترین فاصله به ورودی خطوط قرار گیرد.
-
برای خطوط با جریان بالا یا طولانی، استفاده از فیوز یا مقاومت سری جهت افزایش ایمنی توصیه میشود.
-
بررسی حرارت و توان حرارتی در کاربردهای پالس مکرر الزامی است.
