فیلتر EMI/ESD مدل NUF2042XV6T1G — حفاظت ترکیبی برای خطوط دیتا

فیلتر دوکاناله با محافظت ESD داخلی — مناسب USB، دیتا و سیگنال‌های پرسرعت

---

معرفی محصول

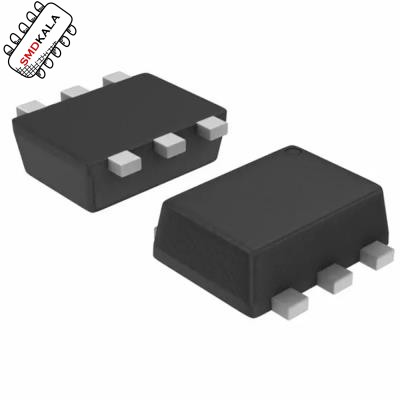

NUF2042XV6T1G یک فیلتر مجتمع (Integrated EMI Filter) به همراه محافظ ESD داخلی است که توسط ON Semiconductor طراحی شده و به‌صورت ویژه برای حفاظت خطوط سیگنال پرسرعت استفاده می‌شود.
این قطعه شامل دو کانال فیلتر RC داخلی بوده و علاوه بر کاهش نویز، توانایی محافظت در برابر الکتریسیته ساکن (ESD) را نیز دارد.
بسته‌بندی آن UDFN-6 فوق‌العاده کوچک است و برای فضاهای فشرده در تجهیزات دیجیتال مدرن ایده‌آل است.

---

ویژگی‌های کلیدی

• فیلتر EMI دوکاناله با ساختار RC داخلی

• محافظت ESD قوی برای هر کانال

• مناسب برای USB، خطوط دیتا، I/O و سیگنال‌های حساس

• نویزگیری مؤثر در فرکانس‌های بالا

• بسته‌بندی بسیار کوچک UDFN-6 برای طراحی‌های کم‌جا

• سازگار با سیستم‌های قابل حمل، موبایل و تجهیزات اکترونیک مصرفی

• پایداری بالا و عملکرد سریع

---

جدول مشخصات فنی (تفصیلی)

---

کاربردهای متداول

• محافظت USB 2.0 / خطوط دیتا

• تجهیزات موبایل، تبلت، GPS، لوازم قابل حمل

• محافظ ESD برای پورت‌های ورودی/خروجی

• طراحی مدارهای دیجیتال کوچک و فشرده

• فیلتر EMI برای سنسورها و خطوط سیگنال حساس

• دستگاه‌های ارتباطی و IoT

---

نکات طراحی و نصب

• باید در نزدیک‌ترین فاصله ممکن به کانکتور یا نقطه ورود سیگنال قرار گیرد.

• جریان عبوری در حد سیگنال است؛ برای خطوط قدرت مناسب نیست.

• به دلیل بسته‌بندی بسیار کوچک، استفاده از PCB با دقت بالا (Pad کوچک) ضروری است.

• برای حفظ سرعت سیگنال، مسیرهای ورودی و خروجی باید کوتاه باشند.
