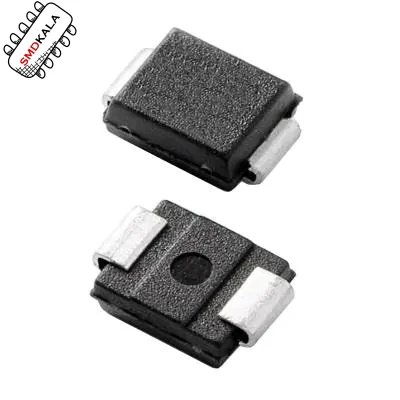

دیود TVS مدل SMBJ33A — محافظ گذرای 600 وات

محافظت مطمئن برای خطوط 33 ولت — TVS تک‌جهتی در بسته‌بندی SMBJ

---

معرفی محصول

دیود SMBJ33A یک دیود TVS (Transient Voltage Suppressor) از سری SMBJ است که وظیفهٔ آن محافظت از مدارهای الکترونیکی در برابر ولتاژهای گذرای ناگهانی و ضربه‌های لحظه‌ای مانند نویزهای القایی، پالس‌های ناشی از سوئیچینگ، ESD و سرج است.
این مدل مخصوص خطوط تغذیه تا 33 ولت طراحی شده و از نوع تک‌جهتی (Uni-Directional) است. توان لحظه‌ای قابل تحمل آن 600 وات بوده و در بسته‌بندی SMD استاندارد DO-214AA (SMBJ) تولید می‌شود.

---

ویژگی‌های کلیدی

• حفاظت قدرتمند در برابر پالس‌های شدید تا 600 وات

• مناسب برای خطوط 12V، 24V و 28–33V

• TVS یونی‌دایرکشنال (تک‌جهتی)

• جریان پیک پالس بالا و واکنش بسیار سریع

• سازگار با مونتاژ SMD و مناسب برای بردهای صنعتی

• مناسب برای تجهیزات حفاظتی، منابع تغذیه و سیستم‌های کنترلی

---

جدول مشخصات فنی (تفصیلی)

---

کاربردهای متداول

• حفاظت خطوط ورودی 24V و 28–33V

• محافظ ورودی منابع تغذیه، رگولاتورها و مدارهای کنترل

• مناسب برای تجهیزات صنعتی، شبکه، خودرو و مخابرات

• جلوگیری از آسیب ناشی از ESD، صاعقهٔ غیرمستقیم و پالس‌های سوئیچینگ

• کاربرد در مدارات کنترلی، MCUها، PLCها و تجهیزات ابزار دقیق

---

نکات طراحی و نصب

• در مدارهای DC، کاتد TVS به خط مثبت و آنود به زمین متصل می‌شود.

• بهتر است TVS نزدیک ورودی تغذیه یا نقطهٔ حساس مدار قرار گیرد.

• استفاده از فیوز یا مقاومت سری کوچک باعث افزایش سطح ایمنی در برابر خطاهای بزرگ می‌شود.

• برای محیط‌هایی که پالس‌های تکراری دارند، توان حرارتی و چیدمان PCB لحاظ شود.
