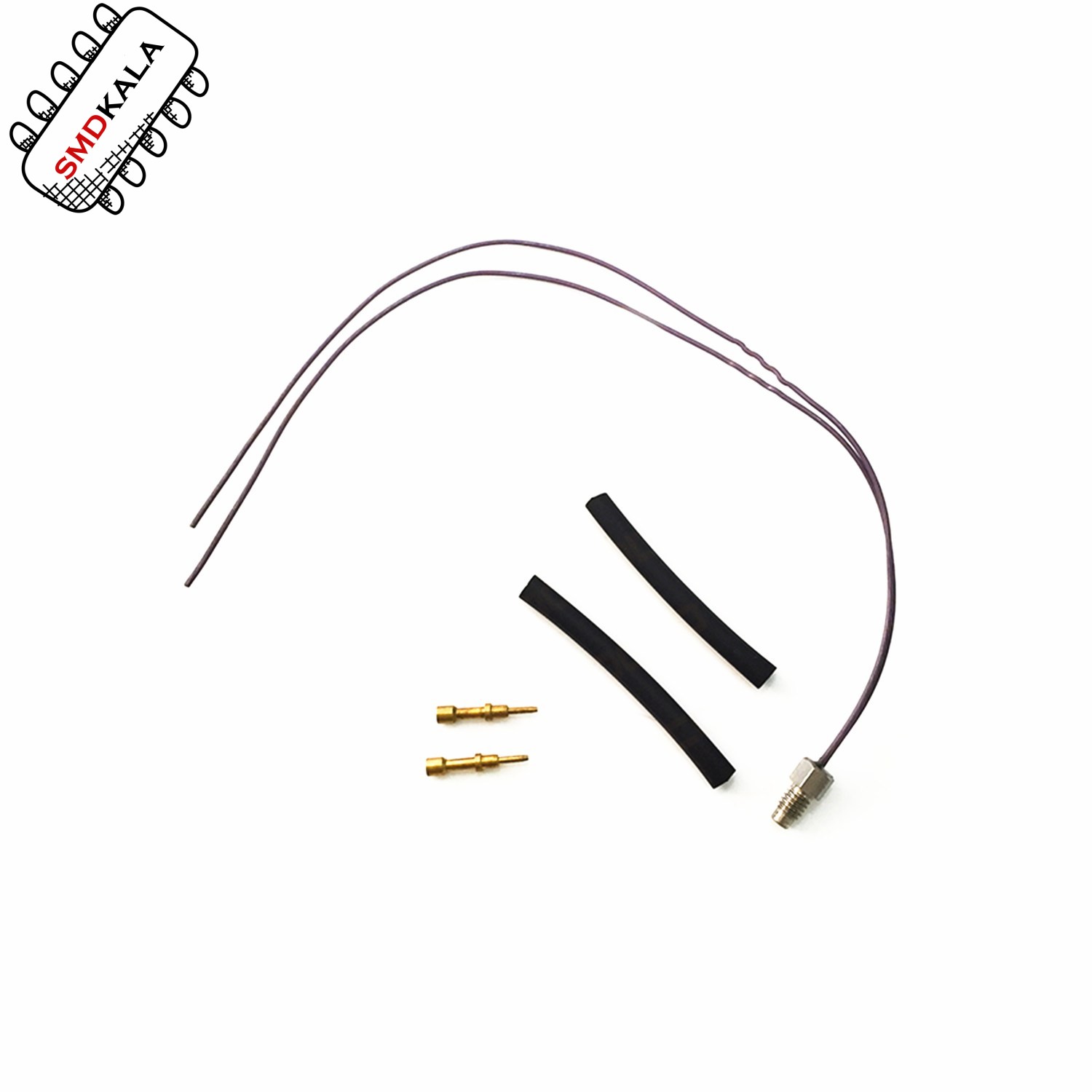

سنسور دمای هد جت پرینتر دومینو 45191THERMISTOR KIT for DOMINO A-SERIES CIJ

توضیح کامل کیت ترمیستور شماره 45191 برای چاپگر Domino سری A

این کیت یک قطعه یدکی حیاتی برای حفظ عملکرد دقیق سیستم کنترل دما در چاپگرهای جوهرافشان پیوسته (CIJ) سری A شرکت دامینو است.

1. کیت ترمیستور 45191 چیست؟

  ترمیستور (Thermistor): یک نوع مقاومت حساس به دما است. با تغییر دما، مقاومت الکتریکی آن به طور قابل پیش‌بینی تغییر می‌کند.
  کیت (Kit): این بسته معمولاً شامل یک یا چند ترمیستور و احتمالاً اورینگ (O-ring) یا کانکتورهای لازم برای نصب است. کیت بودن آن به این معنی است که تمام اجزای لازم برای یک تعویض استاندارد را در خود دارد.
  شماره قطعه: 45191 این شماره منحصر به فرد شناسایی این قطعه در سیستم قطعات شرکت دامینو است.

2. وظیفه و عملکرد ترمیستور در چاپگر Domino سری A

وظیفه اصلی ترمیستور اندازه‌گیری دقیق دمای جوهر در بخش‌های مختلف سیستم سیال است. این اطلاعات برای ثبات و کیفیت چاپ ضروری است زیرا:

  کنترل ویسکوزیته (گرانروی): ویسکوزیته یا غلظت جوهر به شدت به دما وابسته است. با افزایش دما، جوهر رقیق‌تر و با کاهش دما، غلیظ‌تر می‌شود.
  سیستم کنترل دما یکپارچه: چاپگر Domino از یک سیستم گرمایش/خنک‌کننده پیشرفته (معمولاً مبتنی بر المنت گرمایشی Peltier) استفاده می‌کند تا دمای جوهر را در یک مقدار ثابت و بهینه (مثلاً 30-40 درجه سانتیگراد، بسته به نوع جوهر) نگه دارد.
  حلقه کنترلی (Control Loop):
    1.  ترمیستور دمای جوهر را اندازه‌گیری می‌کند و این اطلاعات را به برد اصلی کنترلر (PLC) چاپگر ارسال می‌کند.
    2.  کنترلر این دما را با مقدار تنظیم شده (Set Point) مقایسه می‌کند.
    3.  اگر دما پایین‌تر باشد، المنت گرمایشی را روشن می‌کند.
    4.  اگر دما بالاتر باشد، سیستم خنک‌کننده (Peltier) فعال می‌شود.
    5.  این فرآیند به طور مداوم تکرار می‌شود تا دما ثابت بماند.

3. محل قرارگیری ترمیستورها

ترمیستورهای موجود در این کیت معمولاً در مکان‌های حیاتی زیر نصب می‌شوند:

  در محفظه جوهر (Ink Reservoir): برای اندازه‌گیری دمای حجم اصلی جوهر.
  در مسیر برگشت جوهر (Recovery Line یا Gutter Line): برای نظارت بر دمای جوهر بازگشتی از هد چاپگر.
  در نزدیکی هد چاپگر (Printhead): برای اندازه‌گیری دقیق‌ترین دمای جوهر در لحظه خروج از نازل.

4. اهمیت و دلایل استفاده از این کیت

  ثبات در تشکیل جت جوهر (Stable Jet): ویسکوزیته ثابت مستقیماً بر روی تشکیل قطرات یکنواخت و پایداری جت جوهر تأثیر می‌گذارد. اگر دما نوسان کند، جت جوهر ناپایدار شده و چاپ مختل می‌شود.
  کیفیت چاپ پایدار: ثبات دما تضمین می‌کند که اندازه قطرات، سرعت آن‌ها و میزان انحراف آن‌ها همیشه ثابت باشد که منجر به بارکدها و متونی با وضوح و خوانایی ثابت می‌شود.
  جلوگیری از گرفتگی: اگر جوهر بیش از حد سرد شود، غلیظ شده و خطر گرفتگی نازل را افزایش می‌دهد. اگر بیش از حد گرم شود، ممکن است باعث تشکیل حباب یا تغییرات شیمیایی در جوهر شود.
  کارایی بهینه حلال: میزان تبخیر حلال (Solvent) مورد استفاده برای تمیز کردن و تنظیم ویسکوزیته نیز به دما بستگی دارد. کنترل دقیق دما، مصرف حلال را بهینه می‌کند.

5. نشانه‌های نیاز به تعویض کیت ترمیستور

زمانی که یک یا چند ترمیستور خراب شود، سیستم کنترل دما دچار اختلال شده و علائم زیر ظاهر می‌شوند:

  خطاهای مربوط به دما روی صفحه نمایش: رایج‌ترین نشانه است. خطاهایی مانند:
      `Temperature Fault`
      `Temperature Sensor Error`
      `Ink Temperature Out of Range`
  نوسان در فشار جوهر: از آنجایی که ویسکوزیته تغییر می‌کند، سیستم فشار برای حفظ جت باید دائماً خود را تنظیم کند که منجر به نوسانات فشار و هشدار `Low/High Ink Pressure` می‌شود.
  کیفیت چاپ متغیر و غیریکنواخت: چاپ در برخی مواقع واضح و در مواقع دیگر محو یا شکسته می‌شود.
  عملکرد نامناسب سیستم گرمایش/خنک‌کننده: چاپگر ممکن است به طور مداوم در حال گرم کردن یا خنک کردن باشد، حتی زمانی که به نظر می‌رسد محیط عادی است.
  مقادیر دمای نمایش داده شده غیرمنطقی: مثلاً نمایش دمای زیر صفر یا بالای 100 درجه سانتیگراد در شرایط عادی.

6. نکات مهم در تعویض و نگهداری

  کالیبراسیون پس از نصب: پس از تعویض ترمیستور جدید، ممکن است نیاز باشد که کالیبراسیون دماسنج (Temperature Calibration) در منوی سرویس دستگاه انجام شود تا اطمینان حاصل شود که مقدار گزارش شده با دمای واقعی مطابقت دارد.
  استفاده از کیت اورجینال Domino: دقت و تحمل خطا (Tolerance) ترمیستورهای اورجینال برای عملکرد صحیح سیستم ضروری است. استفاده از قطعات غیراستاندارد می‌تواند منجر به خوانش نادرست و مشکلات مزمن شود.
  تست مقاومت (Ohms): تکنسین‌های مجرب می‌توانند سلامت ترمیستور قدیمی را با اندازه‌گیری مقاومت آن در دمای مشخص و مقایسه با مقادیر استاندارد بررسی کنند.
  نصب توسط تکنسین مجرب: اگرچه تعویض فیزیکی آن ممکن است ساده به نظر برسد، اما کالیبراسیون و عیب‌یابی صحیح نیاز به تخصص دارد.
  بررسی سلامت سیستم خنک‌کننده و گرمایشی: هنگام تعویض ترمیستور، اطمینان از سلامت ماژول Peltier و المنت گرمایشی نیز مهم است.

جمع‌بندی نهایی

کیت ترمیستور 45191 برای Domino سری A، همانند "حسگر دمای بدن" دستگاه است. این قطعه داده‌های حیاتی را برای مغز دستگاه (کنترلر) فراهم می‌کند تا سیستم بتواند محیط ایده‌آل برای جوهر را فراهم کند. تعویض به موقع آن در صورت خرابی، کلید بازگرداندن ثبات، قابلیت اطمینان و کیفیت بالای چاپ است و از مشکلات پیچیده‌تر و پرهزینه‌تر در سیستم سیال جلوگیری می‌کند.
