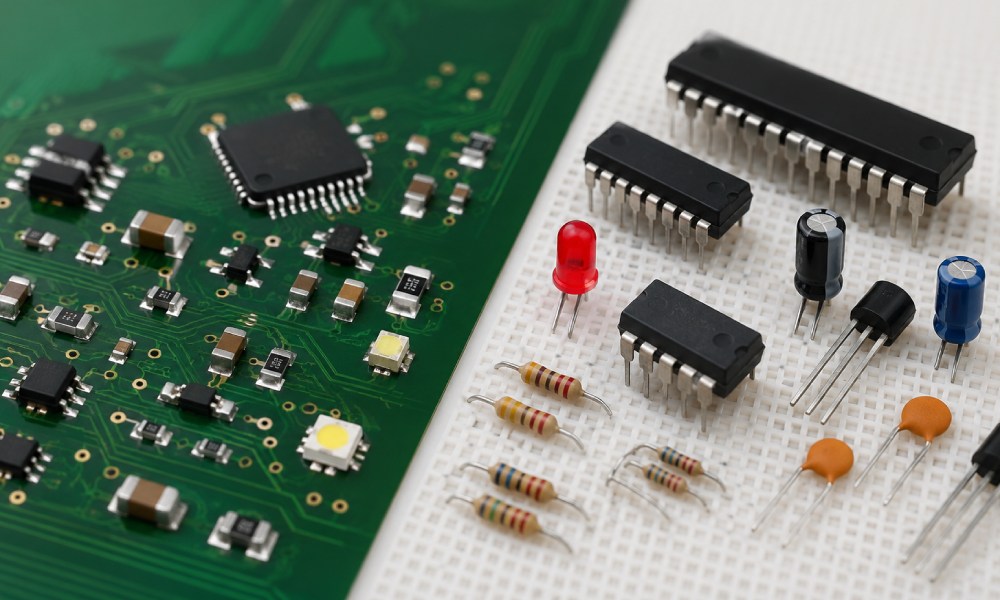

اگر تاکنون بردهای الکترونیکی را از نزدیک دیده باشید احتمالا متوجه شدهاید که برخی قطعات دارای پایههایی هستند که از داخل برد عبور میکنند در حالی که برخی دیگر مستقیما روی سطح برد نصب شدهاند. این تفاوت مربوط به دو فناوری مهم DIP و SMD است که امروزه تقریبا در تمام تجهیزات الکترونیکی از آنها استفاده میشود. شناخت تفاوت این دو نوع قطعه نهتنها برای مهندسان و تعمیرکاران بلکه برای دانشجویان، علاقهمندان به الکترونیک و حتی خریداران قطعات نیز اهمیت زیادی دارد. در این مطلب از وب سایت تخصصی برق و الکترونیک smdkala به صورت کامل مزایا، معایب، کاربردها، تفاوتها و نکات مهم انتخاب قطعات SMD و DIP را بررسی میکنیم تا بتوانید بهترین گزینه را متناسب با پروژه خود انتخاب نمایید.
قطعات SMD چیست؟
SMD یاSurface Mount Device به قطعاتی گفته میشود که بدون عبور پایه از برد مستقیما روی سطح PCB نصب میشوند. این فناوری از دهه 1980 به عنوان جایگزین روشهای قدیمی معرفی شد و امروزه در تولید تقریبا تمام تجهیزات الکترونیکی مدرن از جمله گوشیهای هوشمند، لپتاپها، مودمها، تلویزیونها، تجهیزات پزشکی و خودروها استفاده میشود. ابعاد بسیار کوچک، وزن کم و امکان نصب خودکار توسط دستگاههای مونتاژ باعث شده است قطعات SMD سرعت تولید را افزایش داده و هزینههای ساخت را کاهش دهند.
قطعات DIP چیست؟
DIP یاDual In-line Package نوعی بستهبندی قطعات الکترونیکی است که پایههای آن از سوراخهای برد عبور کرده و در سمت دیگر لحیم میشوند. این روش که با نامThrough Hole نیز شناخته میشود سالها استاندارد اصلی صنعت الکترونیک بود. قطعات DIP معمولا اندازه بزرگتری دارند و نصب آنها نسبت به SMD سادهتر است. به همین دلیل هنوز هم در پروژههای آموزشی، نمونهسازی اولیه، تعمیرات و برخی تجهیزات صنعتی کاربرد فراوانی دارند.

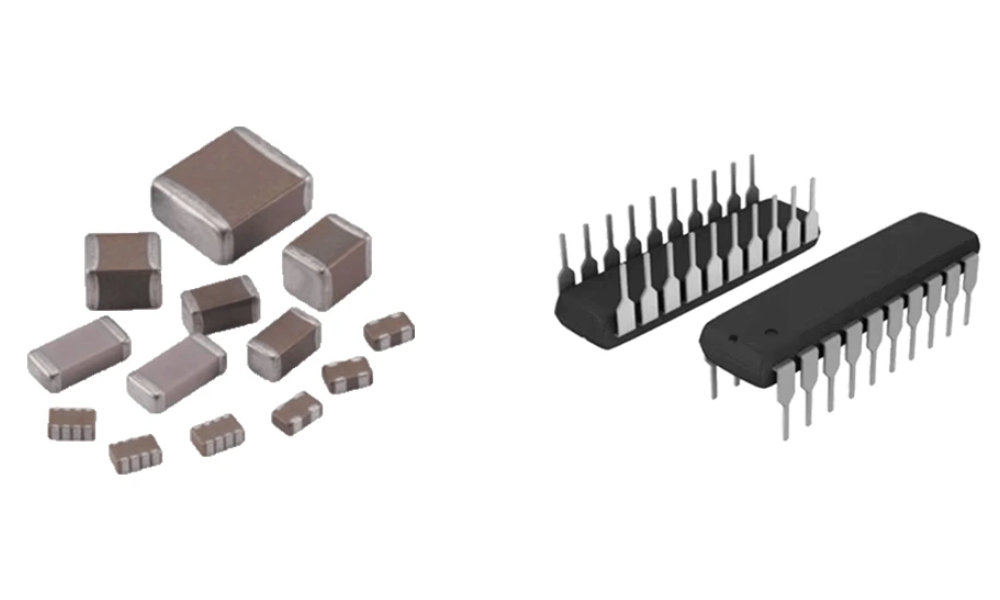

تفاوت اصلی قطعات SMD و DIP
اصلیترین تفاوت این دو فناوری در روش نصب روی برد مدار چاپی است. در قطعات DIP پایهها وارد سوراخهای PCB شده و از پشت برد لحیم میشوند، اما قطعات SMD مستقیما روی پدهای سطح برد قرار گرفته و لحیم میشوند. همین تفاوت ساده باعث ایجاد اختلافهای فراوانی در ابعاد، استحکام مکانیکی، هزینه تولید، سرعت مونتاژ، تعمیرپذیری و حتی عملکرد الکتریکی شده است که در ادامه به بررسی آنها میپردازیم.
مقایسه قطعات SMD و DIP در یک نگاه
انتخاب بین قطعات SMD و DIP تنها به نوع بستهبندی آنها محدود نمیشود بلکه عواملی مانند روش نصب، ابعاد، هزینه تولید، سرعت مونتاژ، سهولت تعمیر، استحکام مکانیکی و نوع کاربرد نیز در این انتخاب نقش مهمی دارند. در جدول زیر مهمترین تفاوتهای این دو فناوری را به صورت خلاصه و کاربردی بررسی میکنیم تا بتوانید با دیدی روشنتر، مناسبترین گزینه را برای پروژه یا محصول الکترونیکی خود انتخاب نمایید:
|
ویژگی |
قطعات SMD |
قطعات DIP |
|
روش نصب |
روی سطح برد |
داخل سوراخ برد |
|
اندازه |
بسیار کوچک |
بزرگتر |
|
تراکم قطعات |
بسیار بالا |
محدود |
|
سرعت مونتاژ |
بسیار زیاد |
کمتر |
|
مونتاژ خودکار |
بسیار مناسب |
محدود |
|
تعمیرپذیری |
دشوارتر |
آسانتر |
|
مناسب برای تولید انبوه |
بله |
خیر |
|
مناسب برای آموزش |
کمتر |
بسیار مناسب |
|
هزینه تولید |
پایینتر در تیراژ بالا |
بیشتر |
|
مقاومت مکانیکی |
متوسط |
بالا |
مزایای قطعات SMD
امروزه قطعاتSMD به دلیل ابعاد کوچک، سرعت بالای مونتاژ و عملکرد قابلاعتماد به انتخاب اول تولیدکنندگان تجهیزات الکترونیکی تبدیل شدهاند. این فناوری علاوه بر کاهش هزینههای تولید، امکان طراحی بردهای فشردهتر و پیشرفتهتر را نیز فراهم میکند. در ادامه مهمترین مزایای قطعات SMD را بررسی میکنیم:
- اشغال فضای بسیار کم روی برد مدار چاپی
- امکان طراحی مدارهای کوچک و فشرده
- کاهش وزن محصول نهایی
- سرعت بالای مونتاژ و تولید انبوه
- مناسب برای مونتاژ کاملا خودکار توسط دستگاههای SMT
- کاهش هزینههای تولید در تیراژ بالا
- عملکرد بهتر در مدارهای فرکانس بالا
- کاهش نویز و تلفات ناشی از کوتاه بودن پایهها
- امکان نصب قطعات در هر دو طرف برد
- بهبود ظاهر و طراحی محصولات الکترونیکی
- مناسب برای تجهیزات قابلحمل مانند گوشی، لپتاپ و گجتهای هوشمند
- تنوع بسیار زیاد در اندازه، پکیج و نوع قطعات
معایب قطعات SMD
با وجود اینکه فناوریSMD به استاندارد اصلی تولید بردهای الکترونیکی مدرن تبدیل شده است اما این فناوری نیز مانند هر روش دیگری بدون محدودیت نیست. در این بخش به بیان معایب قطعات SMD میپردازیم که باید پیش از استفاده از قطعات در پروژههای مختلف مورد توجه قرار گیرند:
- لحیمکاری دشوارتر نسبت به قطعات DIPبه ویژه برای افراد مبتدی
- نیاز به تجهیزات تخصصی مانند هیتر، هویه هوای گرم و میکروسکوپ
- تعمیر و تعویض قطعات ریز زمانبر و حساس است.
- احتمال آسیب دیدن قطعات در هنگام مونتاژ یا تعمیر بیشتر است.
- تشخیص شماره و مشخصات برخی قطعات کوچک دشوار است.
- نیاز به دقت بالا در طراحی پدها و فرآیند مونتاژ دارد.
- جابهجایی یا نصب دستی قطعات بسیار کوچک دشوار است.
- در صورت بروز خطا تعمیر برد معمولا پیچیدهتر و پرهزینهتر خواهد بود.
- برخی قطعات SMD در برابر تنشهای مکانیکی شدید استحکام کمتری نسبت به قطعات DIP دارند.
مزایای قطعات DIP
قطعاتDIP با وجود قدمت بیشتر نسبت به فناوری SMDهمچنان به دلیل نصب آسان، تعمیرپذیری بالا و استحکام مناسب در بسیاری از پروژههای آموزشی، آزمایشگاهی و صنعتی مورد استفاده قرار میگیرند. این ویژگیها باعث شدهاند که همچنان جایگاه ویژهای در دنیای الکترونیک داشته باشند.
- نصب و لحیمکاری آسان با هویه معمولی
- مناسب برای افراد مبتدی و آموزش الکترونیک
- تعمیر، تعویض و عیبیابی سادهتر
- استحکام مکانیکی بالا به دلیل عبور پایهها از برد
- امکان استفاده روی بردبورد
- قابلیت استفاده از سوکت برای آیسیها و تعویض آسان آنها
- نیاز نداشتن به تجهیزات تخصصی مونتاژ
- تحمل بهتر در برابر تنشهای مکانیکی و لرزش
- سهولت تست و اندازهگیری سیگنالها روی پایههای قطعه
- مناسب برای پروژههای آموزشی، دانشجویی و تعمیرات بردهای الکترونیکی
- کاهش احتمال خطا در مونتاژ دستی نسبت به قطعات SMD
معایب قطعات DIP
اگرچه قطعاتDIP به دلیل سادگی نصب و تعمیر همچنان محبوب هستند اما محدودیتهایی مانند ابعاد بزرگ، اشغال فضای بیشتر روی برد و سرعت پایینتر مونتاژ باعث شدهاند که در بسیاری از محصولات الکترونیکی مدرن جای خود را به فناوری SMD بدهند. معایب قطعات DIP عبارتند از:
- اشغال فضای بیشتر روی برد مدار چاپی
- محدود بودن تراکم قطعات روی برد
- وزن بیشتر نسبت به قطعات SMD
- افزایش هزینه تولید در تیراژ بالا
- سرعت پایینتر مونتاژ نسبت به فناوری SMD
- امکان نصب تنها در یک سمت برد
- طول بیشتر پایهها که میتواند در مدارهای فرکانس بالا باعث افزایش نویز و افت عملکرد شود
- مصرف بیشتر مواد اولیه در فرآیند تولید برد
- تنوع کمتر برخی قطعات جدید در پکیج DIP نسبت به نسخههای SMD
مقایسه کیفیت عملکرد SMD و DIP
یکی از سوالات رایج این است که آیا کیفیت عملکرد این دو فناوری با یکدیگر تفاوت دارد؟ در بسیاری از مدارهای معمولی تفاوت محسوسی وجود ندارد اما در مدارهای فرکانس بالا، مخابراتی و دیجیتال قطعات SMD عملکرد بهتری ارائه میدهند زیرا طول پایههای کوتاهتر باعث کاهش نویز، اندوکتانس و ظرفیت خازنی ناخواسته میشود. در مقابل در مدارهای قدرت یا تجهیزاتی که استحکام مکانیکی اهمیت بیشتری دارد قطعات DIP همچنان انتخاب مناسبی هستند.
کدام قطعات معمولا به صورت SMD تولید میشوند؟
امروزه فناوری SMD به استاندارد اصلی تولید قطعات الکترونیکی تبدیل شده و بیشتر قطعات پرکاربرد دارای نسخه SMD هستند. مقاومتهای SMD، خازنهای SMD، دیودها، ترانزیستورها، ماسفتها (MOSFET)، انواع آی سی (IC)، LEDها، کریستالها، سلفها، فیوزها، رگولاتورهای ولتاژ، اپتوکوپلر، سنسورها، کانکتورها، کلیدها و سوئیچهای فشاری تنها بخشی از قطعاتی هستند که امروزه به صورت SMD تولید میشوند. این تنوع بالا باعث شده است که تقریبا تمامی بردهای الکترونیکی مدرن از تجهیزات مصرفی گرفته تا دستگاههای صنعتی و پزشکی با استفاده از قطعات SMD طراحی و تولید شوند.
اگر قصد خرید قطعات اصلی و باکیفیت برای پروژههای حرفهای یا تعمیرات تخصصی را دارید انتخاب فروشگاهی که تنوع بالا، مشخصات فنی دقیق و اصالت کالا را تضمین کند اهمیت زیادی دارد. SMDKALA با عرضه طیف گستردهای از قطعات الکترونیکی میتواند فرآیند انتخاب و تهیه قطعات موردنیاز شما را سادهتر و مطمئنتر کند. کافیست قطعه مناسب پروژه خود را پیدا کنید و با اطمینان، کیفیت را به مدار خود اضافه نمایید.
چه قطعاتی هنوز بهصورت DIP تولید میشوند؟
با وجود گسترش چشمگیر فناوری SMD، برخی قطعات الکترونیکی همچنان در پکیج DIP تولید میشوند زیرا نصب، تعمیر و تعویض آنها سادهتر بوده و در بسیاری از کاربردها استحکام مکانیکی بیشتری ارائه میدهند. آیسیهای آموزشی، میکروکنترلرهای DIP، اپتوکوپلرها، انواع رله، سوکتهای آیسی، برخی ترانزیستورهای قدرت، کانکتورها، کلیدها و سوئیچها از جمله قطعاتی هستند که هنوز به صورت DIP در بازار عرضه میشوند. این قطعات بهویژه در پروژههای آموزشی، نمونهسازی، آزمایشگاهی، تعمیرات بردهای الکترونیکی و برخی تجهیزات صنعتی همچنان کاربرد گسترده و محبوبیت بالایی دارند.
قطعات SMD برای چه پروژههایی مناسبتر هستند؟
قطعاتSMD بهترین انتخاب برای پروژههایی هستند که در آنها کاهش ابعاد، افزایش تراکم قطعات، سرعت بالای تولید و عملکرد دقیق اهمیت زیادی دارد. به همین دلیل این قطعات به طور گسترده در تولید انبوه محصولات الکترونیکی، گوشیهای هوشمند، لپتاپها، تبلتها، تجهیزات پزشکی، بردهای مخابراتی، محصولات اینترنت اشیا (IoT)، گجتهای هوشمند، سیستمهای خودرویی، تجهیزات صنعتی کوچک و انواع دستگاههای قابلحمل مورد استفاده قرار میگیرند. در چنین پروژههایی، فناوری SMD علاوه بر کاهش فضای اشغالشده روی برد باعث بهبود عملکرد، کاهش هزینه تولید و افزایش بهرهوری خطوط مونتاژ نیز میشود.
قطعات DIP برای چه کاربردهایی مناسبتر هستند؟
قطعاتDIP برای پروژههایی مناسبتر هستند که در آنها سادگی مونتاژ، امکان تعویض آسان قطعات و سهولت عیبیابی اهمیت بیشتری نسبت به کاهش ابعاد برد دارد. به همین دلیل این قطعات همچنان در آموزش الکترونیک، پروژههای دانشجویی و دانشگاهی، نمونهسازی اولیه، استفاده روی بردبورد، مدارهای آزمایشگاهی، تجهیزات تست، تعمیرات بردهای الکترونیکی، پروژههای تحقیقاتی و برخی تجهیزات صنعتی کاربرد گستردهای دارند. نصب آسان با هویه معمولی و دسترسی راحت به پایههای قطعات DIP را به گزینهای ایدهآل برای یادگیری، آزمایش و توسعه مدارهای الکترونیکی تبدیل نموده است.
آیا قطعات SMD قابل تعمیر هستند؟
بله اما تعمیر آنها نیازمند ابزار مناسب و تجربه کافی است. برای تعویض قطعات ریز معمولا از هیتر، هویه نوکظریف، خمیر قلع، فلاکس و لوپ یا میکروسکوپ استفاده میشود. امروزه بسیاری از تعمیرکاران حرفهای تنها روی بردهای SMD فعالیت میکنند و با تجهیزات مناسب میتوان حتی کوچکترین قطعات را نیز تعویض کرد.
هنگام خرید قطعات SMD و DIP به چه نکاتی توجه کنیم؟
هرچه اطلاعات فنی کاملتر باشد احتمال خطا در انتخاب قطعه کاهش پیدا میکند. برای خرید مطمئن این موارد را بررسی کنید:
- اصالت قطعه
- برند تولیدکننده
- شماره فنی دقیق
- ابعاد یا پکیج
- ولتاژ و توان
- دمای کاری
- تلرانس
- تاریخ تولید
- کیفیت بستهبندی
در پروژههای حرفهای کیفیت قطعات مستقیما بر عملکرد و طول عمر مدار اثر میگذارد. به همین دلیل بسیاری از متخصصان ترجیح میدهند قطعات موردنیاز خود را از مجموعههایی تهیه کنند که تنوع بالا، اطلاعات فنی دقیق و موجودی بهروز دارند. مجموعه اس ام دی کالا با ارائه انواع قطعات SMD و DIP از برندهای معتبر این امکان را فراهم کرده است تا بدون اتلاف وقت، قطعه مناسب را پیدا کنید و با انتخابی مطمئن مسیر اجرای پروژه را سریعتر و حرفهایتر پیش ببرید.
آیا فناوری DIP در آینده حذف خواهد شد؟
احتمال حذف کامل فناوری DIP بسیار کم است. اگرچه سهم بازار SMD هر سال بیشتر میشود اما همچنان بسیاری از صنایع، مراکز آموزشی، آزمایشگاهها و تعمیرکاران از قطعات DIP استفاده میکنند. بنابراین انتظار میرود هر دو فناوری در کنار یکدیگر باقی بمانند اما سهم SMD در تولیدات جدید بسیار بیشتر خواهد بود.
جمعبندی
قطعاتSMD وDIP هر دو نقش مهمی در صنعت الکترونیک دارند اما هرکدام برای کاربردهای متفاوتی طراحی شدهاند. اگر هدف شما تولید انبوه، کاهش ابعاد، افزایش سرعت مونتاژ و طراحی بردهای مدرن است قطعات SMD بهترین انتخاب خواهند بود. در مقابل اگر آموزش، نمونهسازی، تعمیرات یا سهولت تعویض قطعات برای شما اهمیت بیشتری دارد فناوری DIP همچنان گزینهای کاربردی و قابل اعتماد است. انتخاب صحیح میان این دو فناوری به نوع پروژه، بودجه، تجهیزات موجود و مهارت شما بستگی دارد. با شناخت کامل مزایا، معایب و کاربردهای هر کدام میتوانید مدارهایی مطمئنتر، حرفهایتر و با عملکرد بهتر طراحی کنید.
