خازن چیست؟ بررسی انواع خازن، نحوه عملکرد، کاربردها و روش انتخاب

اگر تنها یک قطعه الکترونیکی وجود داشته باشد که بتوان آن را در تمام بردهای الکترونیکی، تجهیزات صنعتی، لوازم خانگی، خودروها و حتی گوشی‌های هوشمند پیدا کرد، آن قطعه بدون شک خازن (Capacitor) است. خازن‌ها وظایفی مانند ذخیره انرژی، حذف نویز، تثبیت ولتاژ، فیلتر کردن سیگنال و ایجاد تاخیر زمانی را بر عهده دارند و بدون آن‌ها بسیاری از مدارهای الکترونیکی عملکرد صحیحی نخواهند داشت. اما همه خازن‌ها یکسان نیستند. تفاوت در ظرفیت، ولتاژ کاری، نوع دی‌الکتریک، اندازه، پکیج و کاربرد باعث شده است که صدها مدل مختلف از این قطعه تولید شود. در این مطلب از فروشگاه smdkala به ‌صورت جامع با انواع خازن، نحوه عملکرد، کاربردها، مشخصات مهم، روش انتخاب و نکات خرید آشنا خواهید شد تا بتوانید مناسب‌ترین خازن را برای پروژه یا تعمیرات خود انتخاب نمایید.

خازن چیست؟

خازن یا Capacitor یکی از مهم‌ترین قطعات غیرفعال الکترونیکی است که انرژی الکتریکی را به‌ صورت میدان الکتریکی ذخیره می‌کند. این قطعه از دو صفحه رسانا تشکیل شده که توسط یک ماده عایق (دی‌الکتریک) از یکدیگر جدا شده‌اند. زمانی که اختلاف ولتاژ بین دو پایه خازن ایجاد می‌شود، بارهای مثبت و منفی روی صفحات آن جمع شده و انرژی در داخل خازن ذخیره می‌شود. با قطع منبع تغذیه نیز این انرژی می‌تواند دوباره وارد مدار شود. به همین دلیل خازن در مدارهایی که نیاز به تثبیت ولتاژ، حذف نویز، ذخیره انرژی یا عبور سیگنال AC دارند نقش بسیار مهمی ایفا می‌کند.

خازن چگونه کار می‌کند؟

عملکرد خازن بر پایه ذخیره و آزادسازی بار الکتریکی است. زمانی که دو پایه خازن به یک منبع ولتاژ متصل می‌شوند الکترون‌ها روی یکی از صفحات تجمع پیدا می‌کنند و از صفحه دیگر دور می‌شوند. در نتیجه یک صفحه دارای بار منفی و صفحه دیگر دارای بار مثبت می‌شود و بین آن‌ها یک میدان الکتریکی شکل می‌گیرد. این میدان، انرژی الکتریکی را در داخل خازن ذخیره می‌کند. پس از جدا شدن منبع تغذیه یا تغییر شرایط مدار، خازن می‌تواند انرژی ذخیره‌شده را به ‌تدریج یا به ‌صورت لحظه‌ای به مدار بازگرداند.

به همین دلیل از خازن‌ها در مدارهای مختلف برای تثبیت ولتاژ، حذف نویز، صاف کردن ریپل منابع تغذیه، ایجاد تاخیر زمانی، کوپلینگ و دیکوپلینگ سیگنال‌ها و ذخیره انرژی استفاده می‌شود. سرعت شارژ و دشارژ خازن نیز به مقدار ظرفیت آن و مقاومت موجود در مدار بستگی دارد. هرچه ظرفیت خازن بیشتر باشد معمولا زمان بیشتری برای شارژ و تخلیه کامل آن نیاز خواهد بود. این ویژگی باعث شده است خازن به یکی از مهم‌ترین و پرکاربردترین قطعات در طراحی و عملکرد انواع مدارهای الکترونیکی تبدیل گردد.

واحد اندازه‌گیری ظرفیت خازن چیست؟

ظرفیت خازن با واحد فاراد (Farad یا F) اندازه‌گیری می‌شود. از آنجایی که یک فاراد مقدار بسیار بزرگی است در بیشتر مدارهای الکترونیکی از واحدهای کوچک‌تر استفاده می‌شود:

واحد	مقدار
فاراد (F)	واحد اصلی
میلی فاراد (mF)	0.001 F
میکروفاراد (µF)	10⁻⁶ F
نانوفاراد (nF)	10⁻⁹ F
پیکوفاراد (pF)	10⁻¹² F



اجزای تشکیل‌دهنده خازن

هر خازن از سه بخش اصلی شامل دو صفحه رسانا، یک ماده دی‌الکتریک و پایه‌های اتصال تشکیل شده است. صفحات رسانا معمولا از فلز ساخته می‌شوند و وظیفه ذخیره بارهای الکتریکی را بر عهده دارند. بین این صفحات لایه‌ای از ماده عایق قرار می‌گیرد که از تماس مستقیم آن‌ها جلوگیری نموده و امکان ایجاد میدان الکتریکی و ذخیره انرژی را فراهم می‌کند. جنس این ماده دی‌الکتریک مانند سرامیک، پلی‌استر، میکا، کاغذ، تانتالیوم یا الکترولیت تاثیر مستقیمی بر ظرفیت، ولتاژ کاری، پایداری، دقت و طول عمر خازن دارد. پایه‌های خازن نیز وظیفه اتصال این قطعه به مدار را بر عهده دارند و انرژی الکتریکی را میان خازن و سایر بخش‌های مدار منتقل می‌کنند. انتخاب صحیح جنس دی‌الکتریک و ساختار خازن نقش مهمی در عملکرد و بازده مدارهای الکترونیکی ایفا می‌کند.

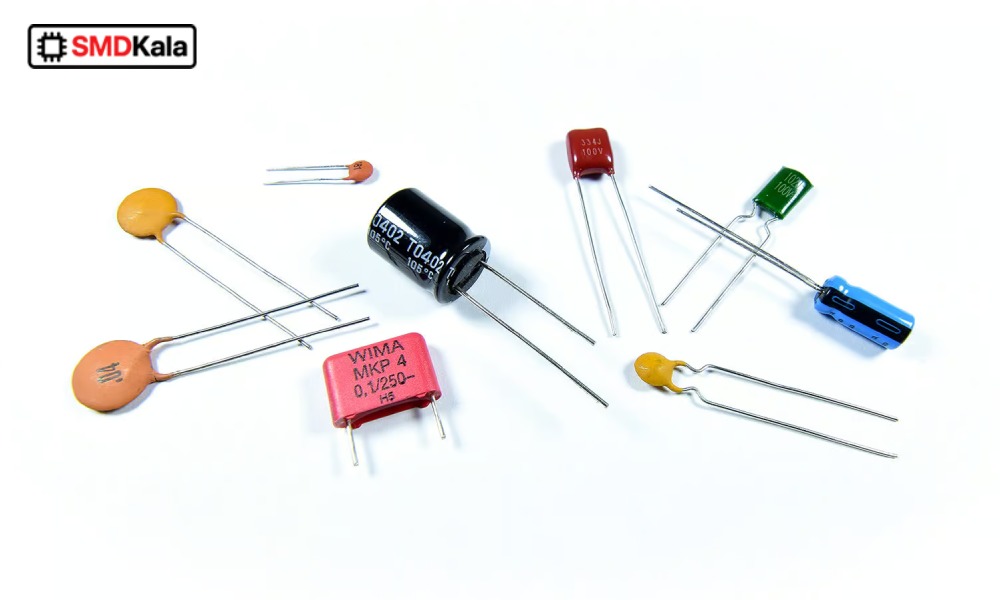

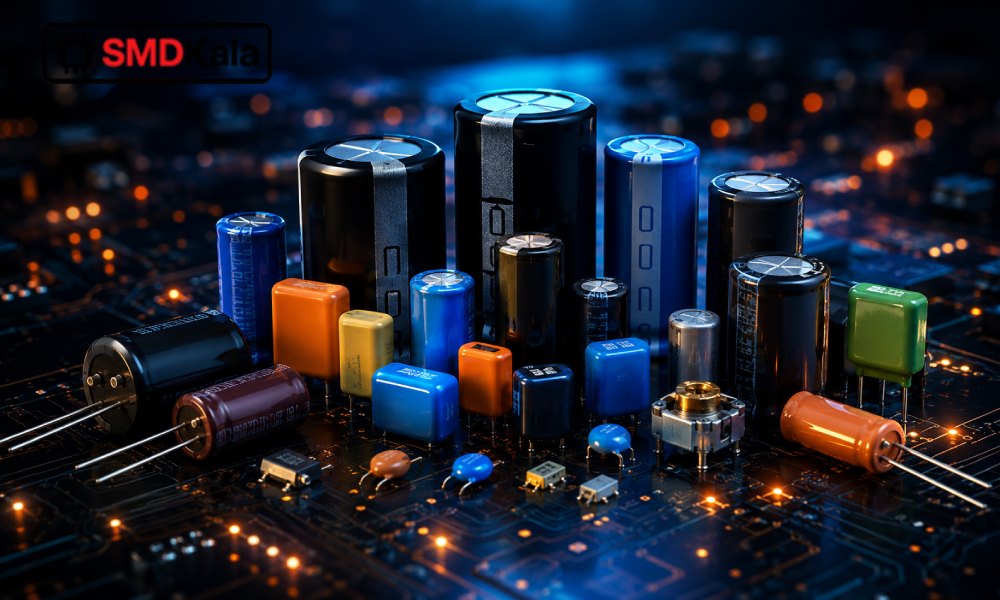

بررسی انواع خازن

خازن‌ها بر اساس نوع ماده دی‌الکتریک، ساختار داخلی، ظرفیت، ولتاژ کاری و کاربرد در مدل‌های متنوعی تولید می‌شوند که هر یک ویژگی‌ها و عملکرد متفاوتی دارند. آشنایی با انواع خازن به شما کمک می‌کند تا با توجه به نیاز مدار بهترین گزینه را انتخاب کرده و عملکرد، طول عمر و پایداری تجهیزات الکترونیکی را بهبود دهید.

·         خازن الکترولیتی  (Electrolytic Capacitor)

خازن الکترولیتی یکی از پرکاربردترین انواع خازن است که به دلیل ظرفیت بالا، بیشتر در منابع تغذیه، آمپلی‌فایرها و مدارهای قدرت استفاده می‌شود. این خازن‌ها دارای پلاریته مثبت و منفی هستند و وظیفه اصلی آن‌ها صاف کردن ریپل ولتاژ، ذخیره انرژی و تثبیت ولتاژ در مدارهای الکترونیکی است.

·         خازن سرامیکی و عدسی  (Ceramic Capacitor)

خازن‌های سرامیکی یا عدسی از متداول‌ترین خازن‌های مورد استفاده در بردهای الکترونیکی هستند. این خازن‌ها ابعاد کوچکی دارند، در فرکانس‌های بالا عملکرد بسیار مناسبی ارائه می‌دهند و برای حذف نویز، بای‌پس تغذیه، فیلتر سیگنال و مدارهای دیجیتال، مخابراتی و RF گزینه‌ای ایده‌آل محسوب می‌شوند.

·         خازن پلی‌استر  (Polyester Capacitor)

خازن پلی‌استر از فیلم پلی‌استر به‌ عنوان دی‌الکتریک استفاده می‌کند و به دلیل پایداری مناسب، قیمت اقتصادی و مقاومت خوب در برابر رطوبت، در مدارهای صوتی، تایمرها، منابع تغذیه و تجهیزات الکترونیکی عمومی کاربرد فراوانی دارد. این خازن‌ها از عمر مفید قابل قبولی نیز برخوردار هستند.

·         خازن مولتی لایر  (MLCC)

خازن مولتی لایر یاMLCC  از چندین لایه سرامیکی و الکترود تشکیل شده است که ظرفیت بالا را در ابعادی بسیار کوچک فراهم می‌کند. این خازن‌ها به ‌ویژه در بردهای SMD، تلفن‌های همراه، لپ‌تاپ‌ها، تجهیزات پزشکی و مدارهای فرکانس بالا کاربرد گسترده‌ای دارند.

·         خازن‌های MKT، MKP و MKS

خازن‌های MKT، MKP و MKS از خانواده خازن‌های فیلمی هستند که هر کدام ویژگی‌های خاص خود را دارند. مدل MKP با دی‌الکتریک پلی‌پروپیلن دقت و پایداری بالاتری دارد در حالی که MKT و MKS بیشتر در مدارهای عمومی، صوتی، صنعتی، فیلترها و تجهیزات اندازه‌گیری مورد استفاده قرار می‌گیرند.

·         خازن جامد و پلیمری  (Solid Polymer Capacitor)

خازن‌های جامد و پلیمری به جای الکترولیت مایع از پلیمر رسانا استفاده می‌کنند به همین دلیل دارای ESR پایین، طول عمر بیشتر، پایداری حرارتی بهتر و سرعت پاسخ بالاتری هستند. این ویژگی‌ها آن‌ها را به گزینه‌ای مناسب برای مادربردها، کارت‌های گرافیک، منابع تغذیه سوئیچینگ و تجهیزات حرفه‌ای تبدیل نموده است.

·         خازن تانتال  (Tantalum Capacitor)

خازن تانتال به دلیل ابعاد کوچک، ظرفیت بالا نسبت به حجم، دقت مناسب و نشتی جریان بسیار کم در تجهیزات حساس و فشرده مانند تلفن همراه، تجهیزات پزشکی، سیستم‌های مخابراتی و بردهای صنعتی استفاده می‌شود. البته رعایت ولتاژ کاری در این نوع خازن اهمیت زیادی دارد.

·         خازن متغیر یا واریابل  (Variable Capacitor)

خازن متغیر یا واریابل دارای ظرفیتی قابل تنظیم است و با تغییر فاصله یا سطح صفحات داخلی مقدار ظرفیت آن تغییر می‌کند. این نوع خازن بیشتر در مدارهای تنظیم فرکانس، گیرنده‌های رادیویی، فرستنده‌ها، تجهیزات مخابراتی، آنتن‌ها و مدارهای تشدید (رزونانس) کاربرد دارد.

·         سوپر خازن  (Super Capacitor)

سوپر خازن یا ابرخازن ظرفیت بسیار بیشتری نسبت به خازن‌های معمولی دارد و می‌تواند انرژی الکتریکی را در مدت کوتاهی شارژ و تخلیه کند. از این خازن‌ها در سیستم‌های برق اضطراری (UPS)، خودروهای هیبریدی و برقی، تجهیزات خورشیدی، کنتورهای هوشمند و مدارهای پشتیبان حافظه استفاده می‌شود.

خازن‌های SMD و DIP چه تفاوتی دارند؟

خازن‌ها از نظر نوع نصب روی برد به دو دسته SMD (نصب سطحی) و DIP یا THT (پایه‌دار) تقسیم می‌شوند. هر یک از این دو نوع، با توجه به ساختار، ابعاد و روش مونتاژ برای کاربردهای متفاوتی طراحی شده‌اند و انتخاب بین آن‌ها به نوع پروژه، فضای برد، روش تولید و شرایط تعمیرات بستگی دارد. در ادامه جدولی ارائه می‌دهیم تا تفاوت‌ خازن‌های SMD و DIP  را دریابید:

ویژگی	خازن SMD	خازن DIP (پایه‌دار)
نوع نصب	نصب مستقیم روی سطح برد	نصب از طریق سوراخ‌های برد
ابعاد	بسیار کوچک و کم‌حجم	بزرگ‌تر و حجیم‌تر
فضای اشغال‌شده روی برد	بسیار کم	بیشتر
روش مونتاژ	عمدتا توسط دستگاه‌های اتوماتیک	معمولا به‌ صورت دستی یا نیمه‌اتوماتیک
سرعت تولید	بسیار بالا و مناسب تولید انبوه	پایین‌تر نسبت به SMD
سهولت تعمیر و تعویض	نیازمند ابزار تخصصی و مهارت بیشتر	تعویض و لحیم‌کاری آسان‌تر
استحکام مکانیکی	مناسب برای بردهای فشرده	مقاومت بیشتر در برابر تنش‌های مکانیکی
کاربردهای رایج	گوشی موبایل، لپ‌تاپ، تجهیزات مخابراتی، بردهای صنعتی و دستگاه‌های مدرن	منابع تغذیه، تجهیزات آموزشی، نمونه‌سازی، تعمیرات و پروژه‌های الکترونیکی
هزینه مونتاژ	پایین‌تر در تولید انبوه	بیشتر به دلیل مونتاژ دستی

مهم‌ترین کاربردهای خازن در مدارهای الکترونیکی

خازن‌ها از پرکاربردترین قطعات در دنیای الکترونیک هستند و در تمام بردها و دستگاه‌های الکترونیکی از ساده‌ترین مدارها تا پیشرفته‌ترین تجهیزات صنعتی حضور دارند. این قطعات نقش مهمی در افزایش پایداری، راندمان و عملکرد صحیح مدارها ایفا می‌کنند. مهم‌ترین کاربردهای خازن عبارتند از:

• ذخیره انرژی الکتریکی برای استفاده در زمان مورد نیاز
• صاف کردن ولتاژ در منابع تغذیه و کاهش ریپل خروجی
• حذف نویز و تداخل الکترومغناطیسی در مدارهای الکترونیکی
• تثبیت ولتاژ و جلوگیری از نوسانات در خطوط تغذیه
• کوپلینگ برای انتقال سیگنال AC و حذف مؤلفه DC
• دیکوپلینگ جهت کاهش نویز و افزایش پایداری آی‌سی‌ها
• ایجاد تاخیر زمانی در مدارهای تایمر، راه‌اندازها و سیستم‌های کنترلی
• تولید و تنظیم فرکانس در نوسان‌سازها و مدارهای تشدید
• راه‌اندازی موتورهای الکتریکی تک‌فاز و بهبود عملکرد آن‌ها
• اصلاح ضریب توان در سیستم‌های برق صنعتی
• محافظت از مدار در برابر نوسانات و پالس‌های ناگهانی ولتاژ
• استفاده در مدارهای صوتی برای فیلتر، تقویت و بهبود کیفیت صدا
• کاربرد در تجهیزات مخابراتی و RF برای تنظیم فرکانس و فیلتر سیگنال‌های فرکانس بالا

مشخصات مهم روی خازن چیست؟

برای انتخاب یک خازن مناسب تنها دانستن مقدار ظرفیت آن کافی نیست بلکه باید مشخصات فنی درج‌شده روی بدنه یا دیتاشیت آن را نیز به ‌دقت بررسی کنید. این اطلاعات نشان می‌دهند که خازن در چه شرایطی بهترین عملکرد را دارد و آیا با نیازهای مدار شما سازگار است یا خیر. پارامترهایی مانند ظرفیت، ولتاژ کاری، تلرانس، نوع دی‌الکتریک، محدوده دمای کاری، ESR، جریان نشتی، پلاریته و نوع پکیج از مهم‌ترین مشخصاتی هستند که مستقیما بر عملکرد، پایداری، طول عمر و ایمنی مدارهای الکترونیکی تاثیر می‌گذارند.

انتخاب خازن‌های باکیفیت و تاثیر آن در مدار

کیفیت قطعات الکترونیکی تاثیر مستقیمی بر پایداری و طول عمر مدار دارد. حتی اگر طراحی مدار کاملا اصولی باشد، استفاده از خازن‌های بی‌کیفیت می‌تواند باعث افزایش نویز، کاهش راندمان یا خرابی زودهنگام تجهیزات شود. اگر به دنبال تهیه انواع خازن، مقاومت، دیود، ترانزیستور، آی‌سی و سایر قطعات الکترونیکی با کیفیت مطمئن هستید مجموعه smdkala با تنوع بالای محصولات و عرضه قطعات استاندارد انتخابی قابل اعتماد برای پروژه‌های صنعتی و تعمیراتی است. گاهی تنها یک انتخاب آگاهانه تفاوت میان یک مدار پایدار و یک تعمیر تکراری را رقم می‌زند.

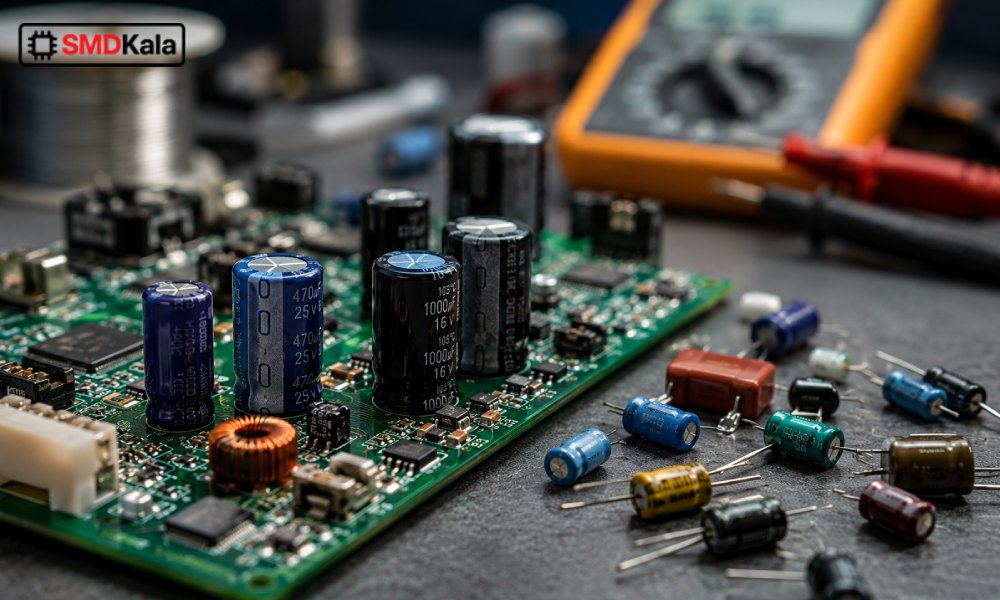

رایج‌ترین خرابی‌های خازن

خازن‌ها نیز مانند سایر قطعات الکترونیکی در اثر عواملی مانند افزایش دما، نوسانات شدید ولتاژ، جریان ریپل بالا، کیفیت پایین ساخت، گذشت زمان و شرایط نامناسب کاری ممکن است دچار خرابی شوند. این آسیب‌ها معمولا به شکل کاهش ظرفیت، افزایش مقاومت داخلی (ESR)، نشتی جریان، باد کردن یا ترک خوردن بدنه، خشک شدن الکترولیت و حتی اتصال کوتاه ظاهر می‌شوند. شناسایی به ‌موقع این علائم و تعویض خازن معیوب از بروز آسیب‌های جدی‌تر به سایر قطعات مدار جلوگیری نموده و هزینه‌های تعمیر و توقف عملکرد تجهیزات را به میزان قابل توجهی کاهش می‌دهد.

هنگام خرید خازن به چه نکاتی توجه کنیم؟

انتخاب یک خازن مناسب تنها به ظرفیت آن محدود نمی‌شود زیرا هر مدار الکترونیکی به خازنی با مشخصات فنی متناسب با شرایط کاری خود نیاز دارد. بررسی دقیق ویژگی‌های خازن پیش از خرید علاوه بر افزایش طول عمر و پایداری مدار از بروز خرابی‌های زودهنگام، افت عملکرد و هزینه‌های اضافی تعمیرات نیز جلوگیری می‌کند. بنابراین بهتر است پیش از خرید موارد زیر را به ‌دقت بررسی نمایید:

• ظرفیت خازن متناسب با نیاز مدار
• ولتاژ کاری بالاتر یا برابر با ولتاژ مدار
• نوع خازن
• پلاریته در خازن‌های قطبی مانند الکترولیتی و تانتال
• تلرانس برای کاربردهای دقیق و حساس
• محدوده دمای کاری متناسب با شرایط محیطی
• مقدار ESR به ‌ویژه در منابع تغذیه سوئیچینگ
• جریان ریپل در مدارهای قدرت و منابع تغذیه
• ابعاد و نوع پکیج متناسب با فضای برد
• کیفیت ساخت و برند تولیدکننده
• اصالت کالا و خرید از فروشگاه معتبر
• مطالعه دیتاشیت خازن جهت بررسی مشخصات فنی و سازگاری با مدار
• تاریخ تولید و شرایط نگهداری

مزایا و معایب خازن‌ها

خازن‌ها یکی از مهم‌ترین قطعات در صنعت الکترونیک محسوب می‌شوند. با این حال مانند هر قطعه الکترونیکی دیگر خازن‌ها نیز علاوه بر مزایای متعدد، محدودیت‌ها و معایبی دارند که آشنایی با آن‌ها به انتخاب صحیح و افزایش طول عمر مدار کمک می‌کند:

مزایای خازن‌ها	معایب خازن‌ها
ذخیره و آزادسازی سریع انرژی الکتریکی	ظرفیت ذخیره انرژی آن‌ها نسبت به باتری محدود است
حذف نویز و کاهش تداخل الکترومغناطیسی در مدارها	برخی انواع خازن عمر مفید محدودی دارند.
صاف کردن ولتاژ و کاهش ریپل در منابع تغذیه	افزایش دما و ولتاژ بیش از حد می‌تواند باعث خرابی یا کاهش عمر آن‌ها شود.
بهبود پایداری و عملکرد مدارهای دیجیتال و آنالوگ	خازن‌های قطبی در صورت اتصال اشتباه ممکن است آسیب ببینند یا منفجر شوند.
قابلیت شارژ و دشارژ بسیار سریع	ظرفیت و مشخصات آن‌ها ممکن است با گذشت زمان تغییر کند.
تنوع بسیار زیاد از نظر ظرفیت، ولتاژ، ابعاد و نوع دی‌الکتریک	انتخاب نادرست نوع یا ظرفیت خازن عملکرد مدار را مختل می‌کند.
ابعاد کوچک به‌ویژه در مدل‌های SMD و مناسب برای بردهای فشرده	مدل‌های باکیفیت و تخصصی قیمت بالاتری نسبت به نمونه‌های معمولی دارند.
قیمت مناسب و دسترسی آسان برای اکثر کاربردهای الکترونیکی	برخی خازن‌ها در فرکانس‌های بالا یا شرایط محیطی خاص نیاز به انتخاب دقیق‌تری دارند.

کلام آخر

خازن شاید در نگاه اول قطعه‌ای ساده به نظر برسد اما انتخاب درست آن می‌تواند تفاوت چشمگیری در کیفیت، پایداری و طول عمر یک مدار الکترونیکی ایجاد کند. شناخت ویژگی‌ها و کاربرد انواع خازن به شما کمک می‌کند تا تصمیمی آگاهانه‌تر بگیرید و از بروز بسیاری از خطاها و هزینه‌های اضافی جلوگیری کنید. اگر برای پروژه‌های صنعتی، تعمیرات تخصصی یا تولید بردهای الکترونیکی به دنبال خازن‌ها، مقاومت و سایر قطعات باکیفیت و استاندارد هستید اس ام دی کالا با تنوع گسترده محصولات و ارائه مشخصات فنی دقیق می‌تواند همراه مطمئنی در انتخاب بهترین قطعات برای پروژه‌های شما باشد.
