خرید قطعات الکترونیکی اصل یکی از مهمترین دغدغههای مهندسان، تعمیرکاران، تولیدکنندگان و فعالان حوزه الکترونیک است. شباهت ظاهری بسیاری از قطعات تقلبی با نمونههای اصلی باعث شده تشخیص قطعه اصل تنها با نگاه کردن به ظاهر آن همیشه امکانپذیر نباشد. یک آیسی، ترانزیستور، دیود یا حتی مقاومت تقلبی ممکن است در نگاه اول کاملا مشابه نمونه اصلی باشد اما در مدار عملکرد ضعیف، ناپایدار یا حتی خطرناکی داشته باشد. استفاده از قطعات الکترونیکی تقلبی میتواند باعث افزایش خرابی، کاهش عمر تجهیزات، تغییر عملکرد مدار و تحمیل هزینههای اضافی گردد. به همین دلیل شناخت روشهای تشخیص قطعات اصل از فیک پیش از خرید و همچنین هنگام دریافت کالا اهمیت زیادی دارد.
در این راهنمای جامع از شرکت smdkala بررسی میکنیم چگونه قطعات الکترونیکی اصل را تشخیص دهید، هنگام بررسی ظاهر قطعه به چه نکاتی توجه نمایید، دیتاشیت و مشخصات فنی چه کمکی میکنند، چه تستهایی برای تشخیص قطعات تقلبی وجود دارد و چگونه یک فروشنده معتبر انتخاب کنید.
چرا تشخیص قطعات الکترونیکی اصل اهمیت دارد؟
قطعات الکترونیکی بخش اصلی بسیاری از مدارها و تجهیزات صنعتی، مخابراتی، پزشکی، خودرویی و مصرفی هستند. اگر یکی از قطعات استفادهشده در یک مدار مشخصات واقعی خود را نداشته باشد ممکن است کل عملکرد سیستم تحت تاثیر قرار بگیرد. قطعات تقلبی معمولا با مواد اولیه نامرغوب، فرآیند تولید غیراستاندارد یا حتی بازسازی قطعات استفادهشده تولید میشوند. در نتیجه ممکن است مقدار واقعی ظرفیت، مقاومت، جریان، ولتاژ یا سرعت عملکرد آنها با اطلاعات درجشده روی قطعه تفاوت داشته باشد. این موضوع به خصوص در آیسیها، ترانزیستورها، ماسفتها، دیودها، رگولاتورها و قطعات الکترونیکی با جریان و ولتاژ بالا اهمیت بیشتری دارد زیرا خرابی چنین قطعاتی میتواند به سایر اجزای مدار نیز آسیب وارد کند.
اولین سرنخ؛ ظاهر قطعه را با دقت بررسی کنید

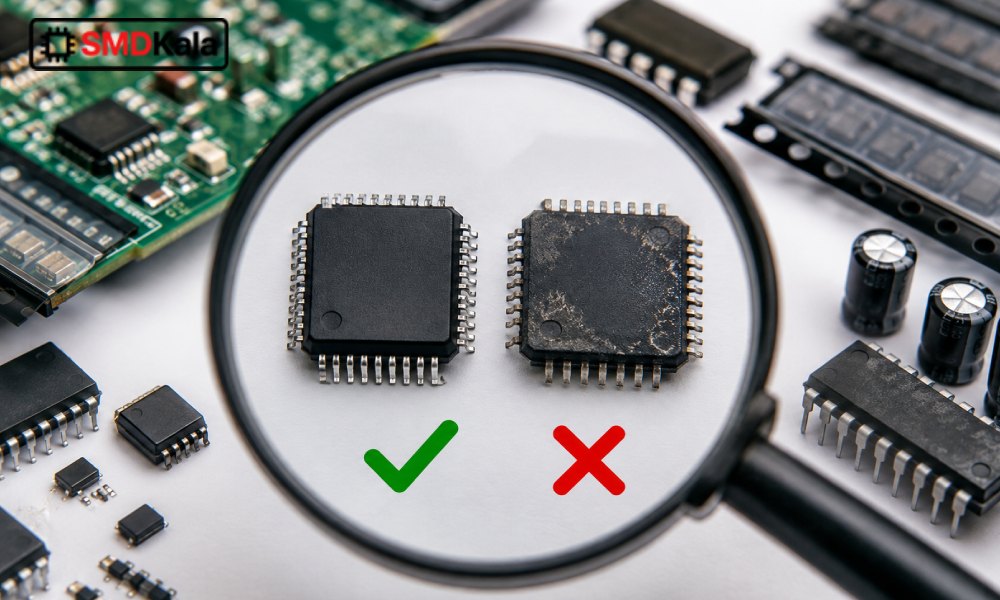

یکی از سادهترین روشهای تشخیص قطعه اصل از تقلبی بررسی دقیق ظاهر آن است. البته ظاهر بهتنهایی نمیتواند اصالت قطعه را ثابت کند اما میتواند نشانههای مهمی در اختیار شما قرار دهد. به کیفیت چاپ نوشتهها، لوگوی شرکت سازنده، فونت شماره فنی، محل قرارگیری نوشتهها، کیفیت بدنه و یکنواختی سطح قطعه توجه کنید. در نمونههای مشکوک ممکن است نوشتهها بیش از حد پررنگ، کمرنگ، کج یا غیرطبیعی باشند. وجود خط و خش غیرمعمول، آثار سنبادهکاری، تغییر رنگ بدنه، پوشش مجدد سطح یا تفاوت محسوس در شکل پایهها نیز میتواند زنگ خطر باشد. البته باید در نظر داشت که تفاوت جزئی ظاهری همیشه به معنی تقلبی بودن قطعه نیست زیرا ممکن است قطعات یک مدل در کارخانههای مختلف یا در سریهای تولید متفاوت، ظاهر کمی متفاوتی داشته باشند.
نوشته و مارکینگ روی قطعه چه چیزی را نشان میدهد؟
یکی از مهمترین بخشهای بررسی مارکینگ قطعه الکترونیکی است. مارکینگ همان کد، شماره فنی یا اطلاعاتی است که روی بدنه قطعه چاپ یا حک میشود. برای مثال در یک آی سی باید شماره قطعه، لوگوی سازنده و در برخی موارد کد تولید یا اطلاعات مربوط به تاریخ و کارخانه تولید با اطلاعات رسمی شرکت سازنده مطابقت داشته باشد. اشتباه تایپی، فونت غیرمعمول، فاصله نامتعارف بین حروف یا وجود کدی که در منابع رسمی سازنده پیدا نمیشود میتواند نشانهای از مشکل باشد. در قطعات حساس بهتر است کد روی بدنه را در دیتاشیت رسمی، وبسایت سازنده یا کاتالوگ معتبر جست و جو کنید. این روش به خصوص برای آیسیها و قطعات نیمههادی بسیار کاربردی است.
دیتاشیت؛ مطمئنترین مرجع برای بررسی مشخصات فنی
دیتاشیت یکی از ارزشمندترین ابزارها برای بررسی یک قطعه الکترونیکی است. در دیتاشیت رسمی اطلاعاتی مانند محدوده ولتاژ، جریان، توان، دمای کاری، پکیج، پایهها، ابعاد و ویژگیهای عملکردی قطعه ارائه میشود. اگر قطعهای خریداری کردهاید، شماره فنی آن را در سایت رسمی تولیدکننده جستوجو کنید و مشخصات نمونه دریافتی را با اطلاعات دیتاشیت مقایسه نمایید. برای مثال اگر پکیج فیزیکی قطعه با پکیج اعلامشده در دیتاشیت مطابقت ندارد میبایست با احتیاط بیشتری آن را بررسی کنید. البته گاهی تفاوت مربوط به نسخههای مختلف یک قطعه یا کدهای تولید است بنابراین نباید صرفا بر اساس یک اختلاف کوچک نتیجه گرفت که قطعه تقلبی است.
بستهبندی و لیبل را دستکم نگیرید
بستهبندی نیز میتواند اطلاعات مهمی درباره اصالت قطعات الکترونیکی در اختیار شما قرار دهد. در قطعاتی که به صورت کارخانهای و در بستهبندی اصلی عرضه میشوند کیفیت بستهبندی، لیبل، شماره فنی، تعداد قطعات، کد رهگیری و اطلاعات تولید اهمیت دارد. وجود برچسب بیکیفیت، اطلاعات ناقص، غلط املایی یا مغایرت شماره فنی روی بسته با خود قطعه میتواند نشانهای برای بررسی بیشتر باشد. در قطعات SMD نیز نوع بستهبندی اهمیت دارد. برای مثال تِیپ و ریل (Tape & Reel)، نوع لیبل و اطلاعات درجشده روی آن میتوانند در بررسی زنجیره تامین قطعه مفید باشند. با این حال بستهبندی هم قابل جعل است از این رو نباید تنها بر اساس ظاهر بستهبندی درباره اصل یا تقلبی بودن قطعه تصمیم گرفت.
آیا وزن قطعه میتواند تقلبی بودن آن را مشخص کند؟
در برخی موارد وزن قطعه میتواند یک نشانه کمکی باشد اما به تنهایی معیار قطعی نیست. قطعاتی مانند رلهها، خازنهای خاص، ترانسفورماتورها و برخی دیگر ممکن است در صورت استفاده از مواد اولیه مختلف، وزن متفاوتی داشته باشند. در مورد برخی نیمههادیها نیز تغییر در ساختار داخلی میتواند باعث تفاوت وزن شود. اگر چند نمونه اصل در اختیار دارید میتوانید وزن آنها را با قطعه مشکوک مقایسه کنید. اختلاف قابلتوجه میتواند نیاز به بررسی بیشتر را نشان دهد. اما عواملی مانند تفاوت بستهبندی، تلرانس تولید و تفاوت سری ساخت نیز باید در نظر گرفته شوند. پس وزن قطعه یک تست تشخیصی کمکی است و به معنی اثبات قطعی اصالت نیست.
تست مولتیمتر؛ یک بررسی ساده اما کاربردی
مولتیمتر یکی از ابزارهایی است که میتواند در بررسی اولیه قطعات الکترونیکی مورد استفاده قرار گیرد. برای مثال میتوان مقدار مقاومت، افت ولتاژ دیود یا اتصال کوتاه احتمالی برخی قطعات را بررسی نمود. در مورد دیودها، اندازهگیری افت ولتاژ در حالت تست دیود میتواند اطلاعات اولیهای ارائه دهد. برای مقاومتها نیز اندازهگیری مقدار اهم و مقایسه آن با مقدار اسمی مفید است. با این حال یک نکته مهم وجود دارد و آن این است که عبور کردن قطعه از تست مولتیمتر به معنی اصل بودن آن نیست. یک قطعه تقلبی ممکن است مقدار DC صحیحی داشته باشد اما در شرایط کاری واقعی عملکرد مناسبی نداشته باشد. به همین دلیل تست مولتیمتر را میبایست یکی از مراحل بررسی دانست و نباید به عنوان روش تشخیص قطعه اصل به آن نگاه کرد.
تست عملکردی؛ جایی که قطعه تقلبی خودش را نشان میدهد
گاهی قطعه تقلبی از نظر ظاهری کاملا حرفهای ساخته شده است و حتی برخی تستهای ساده را نیز با موفقیت پشت سر میگذارد. در چنین شرایطی تست عملکردی میتواند تفاوت را مشخص کند. برای نمونه یک ماسفت تقلبی ممکن است در حالت عادی عملکرد مناسبی داشته باشد اما هنگام عبور جریان بالا، افزایش دمای غیرعادی یا افت عملکرد آن آشکار شود. در مورد رگولاتورها، آیسیهای درایور، تقویتکنندهها و قطعات سوئیچینگ نیز اندازهگیری پارامترهای واقعی در شرایط کاری میتواند بسیار مفید باشد. برای قطعات حساس تست باید بر اساس شرایط مندرج در دیتاشیت انجام شود. استفاده از تجهیزات آزمایشگاهی مناسب مانند منبع تغذیه، اسیلوسکوپ،LCR متر یا تستر نیمههادی میتواند دقت بررسی را افزایش دهد.
مقایسه قطعات اصل و تقلبی در یک نگاه
برای تشخیص سریعتر، مهمترین نشانهها را میتوان به شکل زیر خلاصه کرد. این جدول به شما کمک میکند هنگام دریافت کالا یک بررسی اولیه و منظم داشته باشید:
|
معیار بررسی |
قطعه اصل |
قطعه مشکوک یا تقلبی |
|
کیفیت چاپ |
دقیق و یکنواخت |
محو، کج یا غیرطبیعی |
|
شماره فنی |
قابل تطبیق با سازنده |
نامعتبر یا مشکوک |
|
بدنه |
کیفیت ساخت یکنواخت |
آثار سایش یا بازسازی |
|
پایهها |
منظم و استاندارد |
تغییر شکل یا آثار کارکرد |
|
بستهبندی |
اطلاعات کامل و منظم |
لیبل بیکیفیت یا مغایر |
|
دیتاشیت |
مشخصات قابل تطبیق |
اطلاعات نامشخص |
|
عملکرد |
مطابق مشخصات فنی |
عملکرد ناپایدار |
|
منبع خرید |
فروشنده معتبر |
منبع ناشناس یا نامطمئن |
قطعات ریفر، بازیافتی و Remark شده چه تفاوتی دارند؟
همه قطعاتی که اصل نیستند الزاما به معنای ساختگی کامل نمیباشند. یکی از موارد مهم در بازار قطعات الکترونیکی قطعات Refurbished، Used، Reclaimed و Remarked هستند. قطعه ریفر یا بازسازیشده ممکن است قبلا استفاده شده باشد و پس از تمیزکاری یا تعمیر مجددا عرضه شود. در قطعات Remark شده نیز ممکن است مشخصات یا مارکینگ روی بدنه تغییر کرده باشد تا قطعه با مدل دیگری عرضه شود. این موضوع برای قطعات گرانقیمت و کمیاب اهمیت ویژهای دارد. ممکن است یک قطعه از نظر فیزیکی واقعی باشد اما مشخصات درجشده روی آن با عملکرد واقعی مطابقت نداشته باشد. بنابراین هنگام خرید فقط درباره اصل بودن سوال نکنید. درباره نو یا کارکرده بودن، کارخانه سازنده، وضعیت بستهبندی و منبع تامین نیز اطلاعات بگیرید.
چگونه یک فروشنده معتبر قطعات الکترونیکی پیدا کنیم؟
یکی از موثرترین راههای کاهش احتمال خرید قطعه تقلبی انتخاب فروشندهای است که اطلاعات فنی و مشخصات کالا را شفاف ارائه میکند. پیش از خرید به مواردی مانند درج دقیق شماره فنی، پکیج، برند، موجودی، تصاویر محصول، شرایط فروش و امکان پیگیری سفارش توجه کنید. فروشندهای که اطلاعات فنی محصول را شفاف ارائه میدهد عموما انتخاب مطمئنتری برای خرید قطعات تخصصی است. برای پروژههای حساس نیز بهتر است قبل از خرید تعداد بالا ابتدا نمونه محدودی تهیه و بررسی شود.
در بازار قطعات الکترونیکی اعتماد به تامینکننده معتبر گاهی به اندازه انتخاب خود قطعه اهمیت دارد. مجموعههایی مانند اس ام دی کالا با تمرکز بر عرضه انواع قطعات الکترونیکی باکیفیت میتواند برای افرادی که به دنبال تامین قطعات موردنیاز پروژهها، تعمیرات و تولید هستند گزینهای مطلوب باشد. وقتی کیفیت قطعه برای عملکرد مدار اهمیت دارد انتخاب یک مسیر مطمئن برای تامین کالا میتواند از هزینههای پنهان خرابیهای بعدی جلوگیری نماید.
قیمت بسیار پایین؛ فرصت جذاب یا زنگ خطر؟
یکی از اشتباهات رایج هنگام خرید قطعات الکترونیکی انتخاب کالا صرفا بر اساس کمترین قیمت است. قیمت پایین همیشه نشانه تقلبی بودن نیست. ممکن است فروشنده به دلیل حجم بالای خرید، شرایط واردات یا موجودی قدیمی قیمت مناسبتری ارائه دهد. اما اگر قیمت یک قطعه حساس به شکل غیرعادی پایینتر از محدوده معمول بازار باشد بهتر است دلیل آن را بررسی کنید. به خصوص درباره آیسیهای کمیاب، قطعات الکترونیکی با جریان و ولتاژ بالا، میکروکنترلرها و نیمههادیهای پرمصرف، اختلاف قیمت شدید میتواند نشانهای برای بررسی منبع تامین و وضعیت کالا باشد. قیمت مناسب زمانی ارزشمند است که کیفیت و اصالت نیز در کنار آن حفظ شده باشد.
اشتباهات رایج هنگام خرید قطعات الکترونیکی
برخی اشتباهات میتوانند احتمال خرید قطعه نامناسب یا تقلبی را افزایش دهند:
- خرید از فروشنده ناشناس فقط به دلیل قیمت پایین
- توجه نکردن به شماره فنی دقیق قطعه
- بررسی نکردن دیتاشیت
- اعتماد کامل به ظاهر قطعه
- تست نکردن قطعات حساس
- اشتباه گرفتن قطعه Used با قطعه New
- خرید تعداد بالا بدون تست نمونه اولیه
- بیتوجهی به تفاوت پکیجها و نسخههای مختلف
- نادیده گرفتن شرایط نگهداری قطعات
- عدم بررسی سابقه و اعتبار تامینکننده
چرا کیفیت تأمین قطعه از ظاهر آن مهمتر است؟
ممکن است دو قطعه از نظر ظاهری کاملا یکسان باشند اما یکی عملکرد دقیق و پایداری داشته باشد و دیگری در شرایط کاری واقعی دچار مشکل شود. همین موضوع نشان میدهد که کیفیت تامین قطعات الکترونیکی فقط به ظاهر محصول محدود نمیشود. برای پروژههای حساس، انتخاب تامینکنندهای که روی کیفیت و مشخصات واقعی کالا تمرکز دارد اهمیت زیادی دارد. مجموعه smdkala نیز با ارائه طیف متنوعی از قطعات الکترونیکی میتواند انتخابی مناسب برای کسانی باشد که هنگام خرید به کیفیت و مشخصات فنی قطعه توجه ویژه دارند. اگر برای یک پروژه، تعمیر برد یا تولید محصول به دنبال قطعهای هستید بهتر است به جای جستجو برای ارزانترین گزینه، چند دقیقه برای بررسی شماره فنی، کیفیت و اعتبار تامینکننده وقت بگذارید. همین انتخاب کوچک میتواند جلوی هزینههای بسیار بزرگتر را بگیرد.
جمع بندی
تشخیص قطعات الکترونیکی اصل از تقلبی همیشه با یک نگاه امکانپذیر نیست. قطعات تقلبی امروزی ممکن است از نظر ظاهری شباهت زیادی به نمونههای اصلی داشته باشند و حتی در تستهای ساده نیز عملکرد قابلقبولی نشان دهند. به همین دلیل بهترین رویکرد ترکیبی از چند مرحله است: بررسی دقیق ظاهر و مارکینگ، تطبیق شماره فنی با دیتاشیت، بررسی بستهبندی، توجه به وضعیت کالا، انتخاب فروشنده معتبر و در صورت نیاز انجام تستهای الکتریکی و عملکردی. در نهایت خرید قطعه باکیفیت فقط به معنای پرداخت هزینه بیشتر نیست بلکه سرمایهگذاری برای کاهش خرابی، افزایش عمر تجهیزات و جلوگیری از هزینههای دوبارهکاری است. اگر کیفیت مدار و اطمینان از عملکرد آن برایتان اهمیت دارد مسیر تامین قطعات را جدی بگیرید زیرا یک قطعه نامطمئن میتواند تمام زحمات یک پروژه دقیق را تحت تاثیر قرار دهد.
سوالات متداول
- آیا از روی ظاهر میتوان اصل بودن قطعه را تشخیص داد؟
خیر، ظاهر قطعه میتواند نشانههای اولیهای مانند کیفیت چاپ، بدنه، پایهها و مارکینگ را نشان دهد اما برای تشخیص قطعی باید مشخصات فنی، دیتاشیت، منبع تامین و در صورت نیاز عملکرد قطعه نیز بررسی گردد.
- آیا قیمت پایین نشانه تقلبی بودن قطعه است؟
قیمت پایین میتواند دلایل مختلفی داشته باشد اما اگر قیمت یک قطعه به شکل غیرعادی پایینتر از قیمت معمول بازار باشد بهتر است اصالت، وضعیت کالا و منبع تامین آن با دقت بیشتری بررسی شود.
- بهترین روش تشخیص آیسی اصل چیست؟
مقایسه شماره فنی و مارکینگ با اطلاعات رسمی سازنده، بررسی پکیج و ابعاد، توجه به کدهای تولید و در صورت نیاز انجام تست عملکردی از روشهای موثر برای بررسی آیسی هستند.
- آیا مولتیمتر میتواند قطعه تقلبی را مشخص کند؟
مولتیمتر میتواند برخی مشکلات الکتریکی مانند مقاومت نامناسب، اتصال کوتاه یا افت ولتاژ غیرعادی را مشخص کند اما سالم بودن قطعه با اصل بودن آن یکسان نیست. برای تشخیص دقیقتر ممکن است تست عملکردی و تجهیزات تخصصی مورد نیاز باشد.
- قطعات ریفرش یا Used را چگونه تشخیص دهیم؟
آثار لحیم، خط و خش روی پایهها، تغییر رنگ بدنه، بازسازی سطح، تفاوت مارکینگ و بستهبندی میتواند نشانه کارکرده یا بازسازیشده بودن قطعه باشد. با این حال تشخیص قطعی برخی قطعات نیازمند تجهیزات و بررسی تخصصی است.
