اگر تاکنون برای خرید، تعمیر یا طراحی یک مدار الکترونیکی با عباراتی مانند SMD، DIP، تلورانس، ولتاژ کاری، ESR، دیتاشیت، پکیج، امپدانس یا Part Number روبه‌رو شده باشید احتمالا متوجه شده‌اید که دنیای قطعات الکترونیکی فقط به شناخت نام قطعه محدود نمی‌شود. هر قطعه مجموعه‌ای از مشخصات، پارامترها و اصطلاحات فنی دارد که دانستن آن‌ها می‌تواند تفاوت بزرگی در انتخاب قطعه مناسب، طراحی مدار، تعمیر برد و خرید قطعات الکترونیکی ایجاد کند. در این راهنمای جامع از فروشگاه قطعات الکترونیکی smdkala 50 اصطلاح پرکاربرد را بررسی می‌کنیم. اصطلاحاتی که از مقاومت و خازن گرفته تا آی‌سی، دیود، ترانزیستور، سلف، برد مدار چاپی و تجهیزات الکترونیکی را پوشش می‌دهند.

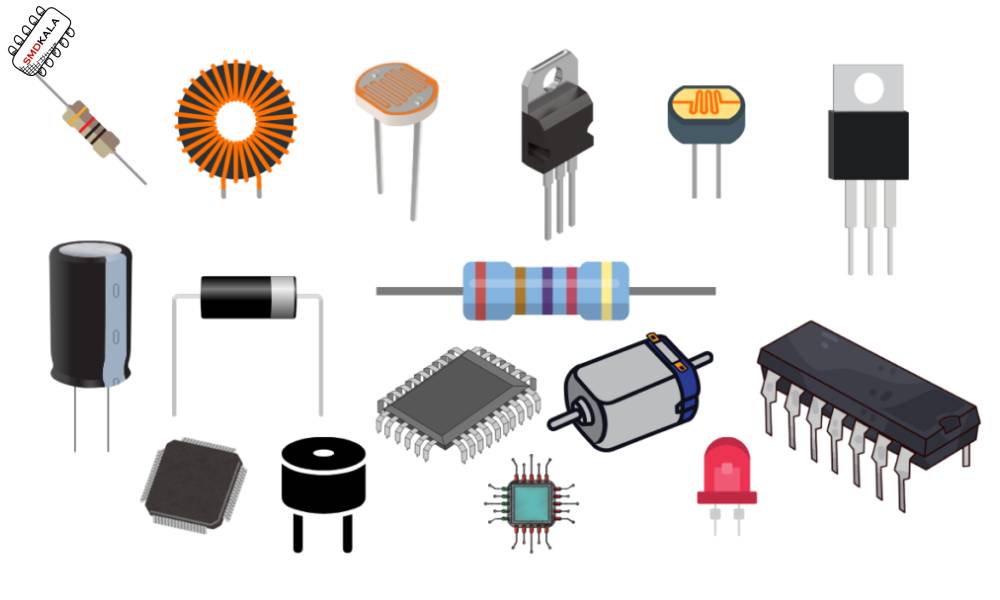

1. مقاومت چیست؟
مقاومت یکی از پرکاربردترین قطعات الکترونیکی است و وظیفه اصلی آن محدود کردن یا تنظیم جریان و ایجاد افت ولتاژ در مدار است. واحد اندازه‌گیری مقاومت اهم (Ω) است. مقاومت‌ها در انواع مختلفی مانند کربنی، متال فیلم، سیمی،SMD و توان بالا تولید می‌شوند. هنگام انتخاب مقاومت فقط مقدار اهم اهمیت ندارد و مواردی مانند تلورانس، توان قابل تحمل و نوع پکیج نیز باید بررسی شود. به همین دلیل دو مقاومت با مقدار یکسان ممکن است برای یک کاربرد مشخص عملکرد یکسانی نداشته باشند.
2. خازن (Capacitor)
خازن قطعه‌ای برای ذخیره و آزادسازی انرژی الکتریکی است و در مدارهای تغذیه، فیلتر، حذف نویز، کوپلینگ و زمان‌بندی کاربرد گسترده‌ای دارد. ظرفیت خازن با واحد فاراد (F) اندازه‌گیری می‌شود و مقادیر رایج آن معمولا با واحدهای µF،nF و pF بیان می‌شوند. خازن‌های سرامیکی، الکترولیتی، تانتالیوم، پلی‌استر و فیلم از انواع رایج هستند. در انتخاب خازن، علاوه بر ظرفیت باید ولتاژ نامی، تلورانس، ESR، دمای کاری و قطبیت نیز بررسی شود.
3. سلف (Inductor)
سلف یاInductor قطعه‌ای است که در برابر تغییرات جریان واکنش نشان می‌دهد و انرژی را در میدان مغناطیسی ذخیره می‌کند. واحد اندازه‌گیری آن هانری (H) است و در مدارهای فیلتر، منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، مدارهای RF و حذف نویز استفاده می‌شود. سلف‌ها در شکل‌های مختلفی مانند سلف SMD، سلف سیمی، سلف حلقوی و چوک تولید می‌گردند. در انتخاب آن‌ها پارامترهایی مانند مقدار اندوکتانس، جریان اشباع و DCR اهمیت زیادی دارد.
4. دیود (Diode)
دیود یک قطعه نیمه‌هادی است که معمولا جریان را در یک جهت عبور داده و در جهت مخالف مانع عبور آن می‌شود. دیودهای یکسوساز، زنر، شاتکی، LED، فست ریکاوری و TVS تنها بخشی از انواع این قطعه هستند. پارامترهایی مانند ولتاژ معکوس، جریان مستقیم، افت ولتاژ، سرعت سوئیچینگ و نوع پکیج هنگام انتخاب دیود اهمیت دارند. بنابراین صرفا جست‌وجوی «دیود 1 آمپر» برای انتخاب دقیق کافی نیست.
5. ترانزیستور (Transistor)
ترانزیستور یکی از پایه‌های اصلی مدارهای الکترونیکی مدرن است و برای تقویت، سوئیچینگ و کنترل سیگنال یا توان استفاده می‌شود. ترانزیستورها در خانواده‌هایی مانند BJT، MOSFET، JFET و IGBT قرار می‌گیرند. برای انتخاب صحیح باید مشخصاتی مانند ولتاژ، جریان، توان، بهره، سرعت سوئیچینگ و نوع پکیج بررسی شود.
6. آی‌سی یا مدار مجتمع (IC)
آی سی یا Integrated Circuit مجموعه‌ای از اجزای الکترونیکی است که درون یک تراشه نیمه‌هادی قرار گرفته‌اند. از آی‌سی‌های ساده منطقی گرفته تا میکروکنترلرها، پردازنده‌ها، درایورها، تقویت‌کننده‌ها و کنترلرهای منابع تغذیه، همگی در این خانواده قرار می‌گیرند. در زمان خرید IC پارت نامبر دقیق اهمیت بسیار زیادی دارد. حتی یک حرف یا عدد اضافه در شماره فنی می‌تواند نشان‌دهنده تفاوت مهمی در مشخصات یا پکیج باشد.
7. SMD چیست؟
SMD مخفف Surface Mount Device است و به قطعاتی گفته می‌شود که برای نصب مستقیم روی سطح PCB طراحی شده‌اند. مقاومت، خازن، دیود، ترانزیستور و بسیاری از آی‌سی‌ها در مدل SMD عرضه می‌شوند. اندازه کوچک و امکان مونتاژ سریع از مزایای مهم این فناوری است. پکیج‌هایی مانند 0402، 0603، 0805، 1206،SOT-23 و SOIC نمونه‌هایی از پکیج‌های رایج هستند. مقاومت‌های SMD نیز مانند قطعات دیگر دارای مشخصات فنی دقیق هستند.
8. DIP چیست؟
DIP یا Dual In-line Package یکی از پکیج‌های پایه‌دار قطعات الکترونیکی است که پایه‌ها در دو ردیف موازی قرار دارند. بسیاری از آی‌سی‌های قدیمی و برخی قطعات آموزشی در پکیج DIP تولید می‌شوند. نصب این قطعات معمولا از طریق سوراخ‌های PCB انجام می‌شود. در مقابلSMD، قطعات DIP فضای بیشتری روی برد اشغال می‌کنند اما برای مونتاژ دستی و آموزش الکترونیک بسیار کاربردی هستند.
9. Through-Hole چیست؟
در فناوریThrough-Hole پایه‌های قطعه از سوراخ‌های PCB عبور نموده و از طرف دیگر برد لحیم می‌شوند. این فناوری در کانکتورها، قطعات توان، ترانسفورماتورها، برخی خازن‌ها و قطعاتی که به استحکام مکانیکی بیشتری نیاز دارند همچنان کاربرد دارد. تفاوت اصلی آن با SMDشیوه نصب قطعه روی برد است.
10. PCB چیست؟
PCB یا Printed Circuit Board همان برد مدار چاپی است که مسیرهای مسی و محل نصب قطعات را در اختیار مدار قرار می‌دهد. PCB می‌تواند یک‌رو، دورو یا چندلایه باشد. در بردهای پیچیده، تعداد لایه‌ها، جنس برد، ضخامت مس، نوع Via و طراحی مسیرها اهمیت زیادی دارد. بدون PCB مناسب حتی بهترین قطعات نیز نمی‌توانند عملکرد مطلوبی در یک سیستم الکترونیکی داشته باشند.
11. دیتاشیت (Datasheet)
دیتاشیت سند فنی رسمی قطعه است که اطلاعاتی مانند مشخصات الکتریکی، پایه‌ها، پکیج، شرایط کاری، نمودارها و محدودیت‌های قطعه را ارائه می‌کند. یکی از مهم‌ترین مهارت‌ها برای مهندسان و تعمیرکاران الکترونیک، توانایی خواندن و تفسیر دیتاشیت است. قبل از جایگزینی یک قطعه ناشناخته با قطعه دیگر، بررسی دیتاشیت می‌تواند از بسیاری از خطاهای فنی جلوگیری کند.
12. Part Number چیست؟
Part Number یا شماره فنی شناسه‌ای است که سازنده برای شناسایی یک قطعه تعیین می‌کند. برای مثال دو قطعه ممکن است ظاهراً کاملا شبیه باشند اما به دلیل تفاوت درPart Number، ولتاژ کاری، پکیج، دمای کاری یا مشخصات الکتریکی متفاوتی داشته باشند. هنگام جست‌وجوی قطعات خاص، استفاده از شماره فنی دقیق معمولا نتایج بسیار دقیق‌تری نسبت به جست‌وجوی نام عمومی قطعه ارائه می‌دهد.
13. تلورانس (Tolerance)
تلورانس میزان مجاز اختلاف مقدار واقعی قطعه با مقدار نامی آن است. برای مثال مقاومت1kΩ با تلورانس ±5 درصد می‌تواند مقدار واقعی متفاوتی در محدوده مجاز داشته باشد. تلورانس برای مقاومت‌ها، خازن‌ها، سلف‌ها و بسیاری از قطعات دیگر اهمیت دارد. هرچه تلورانس محدودتر باشد قطعه می‌تواند مقدار دقیق‌تری نسبت به مقدار نامی ارائه کند.
14. ولتاژ نامی (Rated Voltage)
ولتاژ نامی حداکثر ولتاژی است که قطعه تحت شرایط تعیین‌شده برای کارکرد آن طراحی شده است. برای مثال در یک خازن µF100 / 25V، عدد 25V نشان‌دهنده ولتاژ نامی است. انتخاب قطعه با ولتاژ نامناسب می‌تواند باعث خرابی یا کاهش عمر آن شود. بنابراین این مشخصه نباید صرفا بر اساس مقدار مورد نیاز مدار انتخاب گردد.
15. جریان نامی (Rated Current)
جریان نامی مقدار جریانی است که قطعه می‌تواند تحت شرایط مشخص تحمل کند. این مشخصه در دیودها، سلف‌ها، فیوزها، رله‌ها، کانکتورها و قطعات قدرت اهمیت زیادی دارد. در برخی قطعات مانند سلف، افزایش جریان می‌تواند باعث افزایش دما یا نزدیک شدن به محدوده اشباع شود. بنابراین بررسی جریان نامی بخشی ضروری از انتخاب قطعه است.
16. توان نامی (Power Rating)
توان نامی نشان می‌دهد یک قطعه تا چه میزان توان را می‌تواند تحت شرایط مشخص تحمل یا تلف کند. این پارامتر در مقاومت‌ها اهمیت ویژه‌ای دارد. مقاومت‌های ¼ وات، ½ وات، 1 وات و توان‌های بالاتر نمونه‌های رایج هستند. اگر توان تلف‌شده از توان مجاز بیشتر شود دمای قطعه افزایش یافته و ممکن است عملکرد یا طول عمر آن تحت تاثیر قرار گیرد.
17. ESR چیست؟
ESR یا Equivalent Series Resistance مقاومت سری معادل یک قطعه واقعی، به خصوص خازن است. ESR بالاتر در خازن می‌تواند باعث افزایش تلفات و گرمایش شود و در برخی مدارهای سوئیچینگ و فرکانس بالا اهمیت ویژه‌ای دارد. به همین دلیل هنگام انتخاب خازن برای منابع تغذیه، صرفا ظرفیت و ولتاژ کافی نیست و گاهی باید ESR نیز بررسی شود.
18. ESL چیست؟
ESL یا Equivalent Series Inductance به اندوکتانس سری معادل ناشی از ساختار داخلی و مسیرهای اتصال قطعه گفته می‌شود. ESL در کاربردهای فرکانس بالا اهمیت بیشتری پیدا می‌کند زیرا سبب می‌گردد رفتار واقعی قطعه با مدل ایده‌آل آن تفاوت داشته باشد. در مدارهای سریع وRF انتخاب قطعه با ساختار مناسب می‌تواند اثرات ESL را کاهش دهد.
19. Impedance یا امپدانس
امپدانس مقاومت یک مدار یا قطعه در برابر جریان متناوب است و با واحد اهم اندازه‌گیری می‌شود. برخلاف مقاومت DC، امپدانس می‌تواند به فرکانس وابسته باشد. این مفهوم در طراحی مدارهای صوتی، RF، فیلترها، منابع تغذیه و انتقال سیگنال اهمیت زیادی دارد.
20. فرکانس کاری (Operating Frequency)
فرکانس کاری محدوده‌ای است که یک قطعه یا مدار برای عملکرد صحیح در آن طراحی شده است. در قطعاتی مانند کریستال، سلف، خازن، فیلتر، آی‌سی‌های RF و ماژول‌های مخابراتی این مشخصه اهمیت ویژه‌ای دارد. استفاده از قطعه خارج از محدوده فرکانسی تعیین‌شده می‌تواند باعث کاهش دقت یا حتی عملکرد نادرست مدار شود.
21. Package یا پکیج قطعه
پکیج شکل فیزیکی و نحوه قرارگیری پایه‌های قطعه است. برای مثال یک ترانزیستور ممکن است در پکیج‌های SOT-23، TO-92 یا TO-220 عرضه شود. پکیج فقط ظاهر قطعه نیست. ابعاد، نحوه نصب، دفع حرارت و حتی قابلیت جایگزینی قطعه را نیز تحت تاثیر قرار می‌دهد.
22. Pinout چیست؟
Pinout نقشه یا ترتیب پایه‌های یک قطعه را مشخص می‌کند. دو ترانزیستور ممکن است هر دو سه پایه داشته باشند اما ترتیب پایه‌های آن‌ها متفاوت باشد. به همین دلیل هنگام تعویض قطعه، بررسی Pinout در دیتاشیت ضروری است و نباید تنها به ظاهر قطعه اعتماد کرد.
23. Polarity یا قطبیت
برخی قطعات دارای قطب مثبت و منفی مشخص هستند و باید در جهت صحیح نصب شوند. خازن‌های الکترولیتی و تانتالیوم نمونه‌های مهم قطعات قطبی هستند. برعکس، بسیاری از خازن‌های سرامیکی و مقاومت‌ها قطبیت ندارند. اشتباه در نصب قطعه قطبی می‌تواند باعث خرابی قطعه یا مدار شود.
24. Dielectric یا دی‌الکتریک
دی‌الکتریک ماده عایقی بین صفحات خازن است. نوع دی‌الکتریک روی ویژگی‌هایی مانند پایداری ظرفیت، تلفات، دمای کاری و رفتار فرکانسی خازن تاثیر می‌گذارد. در خازن‌های سرامیکی موادی مانند C0G،X7R و X5R از کدهای شناخته‌شده برای مشخص کردن ویژگی‌های دی‌الکتریک و محدوده دمایی هستند.
25. Leakage Current یا جریان نشتی
جریان نشتی مقدار جریان کوچکی است که در حالت ایده‌آل نباید از یک قطعه عبور کند اما در قطعه واقعی وجود دارد. این پارامتر در خازن‌ها، دیودها و برخی نیمه‌هادی‌ها اهمیت دارد. در مدارهای کم‌مصرف یا دقیق، جریان نشتی می‌تواند روی عملکرد نهایی مدار اثر قابل توجهی داشته باشد.
26. DCR چیست؟
DCR یا Direct Current Resistance مقاومت سیم‌پیچ یک سلف در برابر جریان مستقیم است. هرچه DCR بالاتر باشد، معمولا تلفات مقاومتی و افت ولتاژ بیشتری در جریان عبوری ایجاد می‌شود. در منابع تغذیه سوئیچینگ و مدارهای توان، DCR یکی از مشخصات مهم برای انتخاب سلف مناسب است.
27. Saturation یا اشباع
اشباع در برخی قطعات به خصوص سلف‌ها و ترانسفورماتورها به وضعیتی گفته می‌شود که افزایش جریان دیگر رفتار مورد انتظار را حفظ نمی‌کند. در سلف، نزدیک شدن به جریان اشباع می‌تواند باعث کاهش موثر اندوکتانس شود. به همین دلیل هنگام انتخاب سلف برای مدارهای قدرتSaturation Current اهمیت زیادی دارد.
28. Ripple یا ریپل
ریپل نوسانات ناخواسته‌ای است که روی یک ولتاژ یا جریان DC باقی می‌ماند. یکی از کاربردهای مهم خازن‌ها کاهش ریپل خروجی منابع تغذیه است. در منابع تغذیه سوئیچینگ، مقدار ریپل می‌تواند تحت تاثیر خازن، ESR، سلف، فرکانس سوئیچینگ و طراحی مدار قرار گیرد.
29. EMI چیست؟
EMI یا Electromagnetic Interference به تداخل الکترومغناطیسی ناخواسته گفته می‌شود. این تداخل می‌تواند از طریق مسیرهای رسانا یا میدان‌های الکترومغناطیسی روی تجهیزات دیگر اثر بگذارد. فریت‌بیدها، چوک‌ها، فیلترهای EMI و طراحی صحیح PCB از جمله راهکارهای رایج برای کنترل این مشکل هستند.
30. EMC چیست؟
EMC یا Electromagnetic Compatibility به سازگاری الکترومغناطیسی تجهیزات مربوط می‌شود. یک محصول دارای طراحی EMC مناسب باید بتواند در محیط الکترومغناطیسی مورد انتظار کار کند و در عین حال تداخل غیرمجاز برای تجهیزات دیگر ایجاد نکند. EMI و EMC ارتباط نزدیکی دارند اما دو مفهوم یکسان نیستند.
31. ESD چیست؟
ESD یا Electrostatic Discharge تخلیه ناگهانی الکتریسیته ساکن است. قطعات نیمه‌هادی حساس مانند ICها، MOSFETها و میکروکنترلرها ممکن است در اثر تخلیه الکترواستاتیکی آسیب ببینند. استفاده از دستبند ضدالکتریسیته ساکن، میز کار مناسب و بسته‌بندی ESD-safe هنگام تعمیر و جابه‌جایی قطعات حساس اهمیت دارد.
32. RoHS چیست؟
RoHS یک استاندارد الزام زیست‌محیطی مرتبط با محدودیت استفاده از برخی مواد خطرناک در تجهیزات الکتریکی و الکترونیکی است. در بازار قطعات، مشاهده عبارتRoHS Compliant معمولا نشان می‌دهد محصول مطابق الزامات مربوطه تولید شده است. برای پروژه‌های صنعتی و تولید انبوه، بررسی الزامات محیط‌زیستی و انطباق قطعه اهمیت بیشتری پیدا می‌کند.
33. AEC-Q200 چیست؟
AEC-Q200 یک استاندارد مرتبط با الزامات کیفی و آزمون قطعات غیرفعال برای کاربردهای خودرویی است. اگر قطعه‌ای برای کاربرد Automotive در نظر گرفته شده باشد مشخصاتی مانند AEC-Q200 می‌توانند در انتخاب قطعه اهمیت داشته باشند. البته وجود این عبارت به تنهایی جایگزین بررسی کامل دیتاشیت و شرایط کاری قطعه نیست.
34. LDO چیست؟
LDO یا Low Dropout Regulator نوعی رگولاتور خطی است که می‌تواند با اختلاف نسبتا کم بین ولتاژ ورودی و خروجی، ولتاژ را تنظیم کند. LDOها در مدارهای تغذیه میکروکنترلر، سنسورها و تجهیزات قابل حمل کاربرد دارند. پارامترهایی مانند ولتاژ ورودی، ولتاژ خروجی، جریان خروجی و Dropout Voltage هنگام انتخاب LDO اهمیت دارند.
35. PWM چیست؟
PWM یا Pulse Width Modulation روشی برای کنترل توان یا تولید سیگنال با تغییر عرض پالس است. PWM در کنترل سرعت موتور، روشنایی LED، منابع تغذیه سوئیچینگ و بسیاری از سیستم‌های کنترلی استفاده می‌شود. پارامترهایی مانند فرکانس PWM و Duty Cycle نقش مهمی در عملکرد سیستم دارند.
36. MOSFET چیست؟
ماسفت یکی از پرکاربردترین ترانزیستورها برای سوئیچینگ و کنترل توان است. پارامترهایی مانند VDS، جریان Drain، RDS(on)، ولتاژ Gate و توان تلفاتی هنگام انتخاب MOSFET اهمیت دارند. برای مثال پایین بودن RDS(on) می‌تواند در شرایط مناسب به کاهش تلفات هدایتی کمک کند.
37. IGBT چیست؟
IGBT یک نیمه‌هادی قدرت است که ویژگی‌های مناسبی برای بسیاری از کاربردهای سوئیچینگ توان دارد. این قطعه در اینورترها، UPS، درایو موتور، تجهیزات صنعتی و سیستم‌های قدرت استفاده می‌شود. هنگام انتخاب IGBT باید پارامترهایی مانند ولتاژ، جریان، سرعت سوئیچینگ، تلفات و پکیج بررسی شود.
38. Optocoupler یا اپتوکوپلر
اپتوکوپلر برای انتقال سیگنال بین دو بخش مدار با ایجاد ایزولاسیون الکتریکی استفاده می‌شود. این قطعات معمولا از یک فرستنده نوری و گیرنده‌ای مانند فوتوترانزیستور تشکیل می‌شوند. در منابع تغذیه، کنترل صنعتی و مدارهایی که جداسازی بخش‌ها اهمیت دارد اپتوکوپلر کاربرد گسترده‌ای دارد.
39. Relay یا رله
رله یک کلید الکتریکی کنترل‌شونده است که امکان قطع و وصل یک مدار توسط مدار دیگری را فراهم می‌کند. رله‌ها در مدل‌های الکترومکانیکی و حالت جامد وجود دارند. هنگام انتخاب رله باید ولتاژ بوبین، جریان و ولتاژ کنتاکت، تعداد کنتاکت‌ها، نوع کنتاکت و شرایط بار بررسی شود.
40. Connector یا کانکتور
کانکتور برای ایجاد اتصال الکتریکی قابل جداسازی میان دو بخش استفاده می‌شود. کانکتورهای PCB، USB، RJ45، ترمینال‌ها، هدرها و سوکت‌ها از نمونه‌های رایج هستند. در انتخاب کانکتور، تعداد پایه‌ها، گام پایه‌ها، جریان قابل تحمل، نوع نصب و ابعاد مکانیکی اهمیت دارند.
41. Datasheet Marking یا مارکینگ قطعه
Marking نوشته یا کدی است که روی بدنه قطعه درج می‌شود. گاهی این نوشته دقیقا همان Part Number نیست و ممکن است یکTop Mark یا کد تولید باشد. بنابراین برای شناسایی قطعات SMD، تفسیر صحیح مارکینگ باید همراه با بررسی پکیج، مدار و منابع فنی انجام شود.
42. Footprint چیست؟
Footprint الگوی فیزیکی مورد نیاز برای نصب یک قطعه روی PCB است. این الگو مشخص می‌کند محل پدها، فاصله پایه‌ها و ابعاد ناحیه نصب چگونه باشد. انتخاب Footprint اشتباه می‌تواند باعث شود قطعه حتی با وجود درست بودن مشخصات الکتریکی روی برد قابل نصب نباشد.
43. BOM چیست؟
BOM یا Bill of Materials فهرست قطعات مورد نیاز برای ساخت یک محصول یا برد الکترونیکی است. در BOM معمولا اطلاعاتی مانند RefDes، Part Number، مقدار، تعداد و گاهی برند یا تامین‌کننده درج می‌شود. BOM دقیق نقش مهمی در تولید، خرید قطعات و کنترل موجودی دارد.
44. RefDes چیست؟
Reference Designator یا RefDes شناسه‌ای است که برای مشخص کردن جایگاه یک قطعه در شماتیک و PCB استفاده می‌شود. برای نمونهR معمولا برای مقاومت،C برای خازن،D برای دیود و U برای آی‌سی به کار می‌رود. وجود RefDes باعث می‌شود پیدا کردن قطعه مورد نظر روی نقشه و برد بسیار ساده‌تر گردد.
45. SMT چیست؟
SMT یا Surface Mount Technology فناوری نصب قطعات روی سطح PCB است. SMD نام قطعه و SMT نام فناوری مونتاژ آن است. بنابراین این دو اصطلاح گرچه بسیار نزدیک‌اند اما دقیقا مترادف یکدیگر نیستند. در تولید انبوه، ماشین‌های Pick and Place و فرایند Reflow برای مونتاژ بسیاری از قطعات SMT استفاده می‌شوند.
46. Reflow چیست؟
Reflow Soldering فرایندی برای لحیم‌کاری قطعات SMD است که در آن خمیر قلع پس از قرارگیری قطعات با پروفایل حرارتی مشخص ذوب و سپس سرد می‌شود. کنترل دما و زمان در این فرایند اهمیت زیادی دارد. پروفایل نامناسب می‌تواند باعث مشکلاتی مانند لحیم سرد، جابه‌جایی قطعه یا آسیب حرارتی شود.
47. Flux یا فلاکس
Flux ماده‌ای است که در فرایند لحیم‌کاری برای کمک به بهبود اتصال و حذف اکسیدهای سطحی استفاده می‌شود. فلاکس مناسب می‌تواند کیفیت اتصال لحیم را افزایش دهد اما باقی‌مانده آن نیز بسته به نوع محصول ممکن است نیاز به پاک‌سازی داشته باشد. در تعمیرات برد، انتخاب فلاکس مناسب و استفاده صحیح از آن اهمیت زیادی دارد.
48. Q Factor یا ضریب کیفیت
Q Factor شاخصی برای بیان کیفیت برخی قطعات به‌ویژه سلف‌ها و مدارهای تشدیدی است. به طور کلی Q بالاتر در شرایط مشخص می‌تواند به معنای تلفات کمتر و رفتار تشدیدی مطلوب‌تر باشد. این پارامتر در مدارهای RF، فیلترها و کاربردهای فرکانس بالا اهمیت بیشتری پیدا می‌کند.
49. PFC چیست؟
PFC یا Power Factor Correction به روش‌ها و مدارهایی برای بهبود ضریب توان مربوط می‌شود. PFC در بسیاری از منابع تغذیه مدرن مورد استفاده قرار می‌گیرد و می‌تواند به شکل فعال یا غیرفعال پیاده‌سازی شود. در منابع تغذیه صنعتی و تجهیزات توان بالاتر، بررسی عملکرد PFC می‌تواند بخش مهمی از ارزیابی طراحی باشد.
50. دیتاشیت، Specification و پارامتر واقعی؛ چرا باید هر سه را بررسی کرد؟
در خرید یک قطعه الکترونیکی فقط دیدن نام و مقدار قطعه کافی نیست. Specification مشخصات فنی اعلام‌شده را بیان می‌کند اما دیتاشیت اطلاعات دقیق‌تری درباره شرایط آزمون، محدودیت‌ها و نحوه عملکرد قطعه ارائه می‌دهد. به همین دلیل هنگام انتخاب قطعاتی مانند IC، MOSFET، دیود، خازن یا رگولاتور، بهتر است شماره فنی دقیق، سازنده، پکیج و نسخه دیتاشیت بررسی شود. این رویکرد به خصوص زمانی اهمیت دارد که قرار است یک قطعه با نمونه مشابه جایگزین گردد.
چرا دانستن اصطلاحات قطعات الکترونیکی اهمیت دارد؟
شناخت این واژه‌ها فقط برای مهندسان طراحی کاربرد ندارد. تعمیرکاران برد، تکنسین‌ها، دانشجویان، مونتاژکاران و حتی خریداران قطعات الکترونیکی نیز با این اصطلاحات سروکار دارند. وقتی مفهوم عباراتی مانند Part Number، Package، Tolerance، ESR و Pinout را بدانید احتمال انتخاب اشتباه قطعه کمتر می‌شود و جست‌وجوی قطعات کمیاب یا تخصصی نیز هدفمندتر خواهد بود. در واقع بسیاری از خطاهای خرید نه به دلیل انتخاب قطعه اشتباه بلکه به دلیل توجه نکردن به یکی از همین مشخصات فنی اتفاق می‌افتند.
هنگام خرید قطعه الکترونیکی به چه نکاتی توجه کنیم؟
قبل از ثبت سفارش بهتر است این موارد را بررسی کنید:
- شماره فنی دقیق (Part Number)
- برند و سازنده
- مقدار قطعه
- ولتاژ و جریان نامی
- تلورانس
- پکیج و ابعاد
- Pinout
- محدوده دمای کاری
- دیتاشیت
- شرایط کاربرد
- اصالت و کیفیت قطعه
در قطعات تخصصی همین جزئیات می‌تواند تفاوت میان یک انتخاب صحیح و یک قطعه غیرقابل استفاده باشد. برای کسانی که با تنوع بالای مقاومت، خازن، دیود، ترانزیستور، آی‌سی، سلف، کانکتور و سایر قطعات سروکار دارند دسترسی به یک مجموعه تخصصی با مشخصات فنی روشن نیز فرایند انتخاب را ساده‌تر می‌کند. فروشگاه اینترنتی اس ام دی کالا با تمرکز بر عرضه انواع قطعات الکترونیکی باکیفیت می‌تواند یکی از گزینه‌هایی باشد که هنگام جست‌وجوی قطعه مورد نیازتان ارزش بررسی دارد. گاهی یک جست‌وجوی دقیق بر اساس نام یا شماره فنی، شما را سریع‌تر از چیزی که تصور می‌کنید به قطعه موردنظر می‌رساند.
نکته مهم برای تعمیرکاران و مهندسان
اگر قطعه‌ای روی برد سوخته یا خراب شده است بهتر است فقط بر اساس شکل ظاهری یا شباهت اسمی برای جایگزینی آن تصمیم نگیرید. برای مثال ممکن است دو MOSFET از نظر ظاهری مشابه باشند اما در ولتاژ Drain-Source، جریان، مقاومت روشن، سرعت سوئیچینگ یا Pinout تفاوت داشته باشند. همین موضوع برای آی‌سی‌ها، دیودها، رگولاتورها و حتی خازن‌ها نیز صدق می‌کند. بررسی دیتاشیت و تطبیق پارامترهای کلیدی یکی از مهم‌ترین مراحل تعمیر حرفه‌ای برد است.
کلام پایانی
دنیای الکترونیک پر از اصطلاحاتی است که در نگاه اول ممکن است پیچیده به نظر برسند اما شناخت آن‌ها مسیر خرید، طراحی، تعمیر و عیب‌یابی مدارهای الکترونیکی را بسیار ساده‌تر می‌کند. از مفاهیم پایه‌ای مانند مقاومت، خازن، دیود و ترانزیستور گرفته تا اصطلاحات تخصصی‌تری مانند ESR، ESL، DCR، Q Factor، PFC،EMI و AEC-Q200، هر کدام بخشی از زبان مشترک صنعت الکترونیک هستند. هرچه این زبان را بهتر بشناسید هنگام بررسی دیتاشیت، مقایسه قطعات، انتخاب جایگزین و خرید قطعات الکترونیکی دقیق‌تر عمل خواهید نمود.
اگر قطعه‌ای را با نام، کد یا Part Number جست‌وجو می‌کنید بد نیست قبل از انتخاب نهایی مشخصات فنی آن را با نیاز مدار تطبیق دهید. شاید قطعه‌ای که دنبالش هستید با همان کدی که روی برد دیده‌اید، یک جست‌وجوی دقیق فاصله داشته باشد. smdkala نیز برای همین جست‌وجوهای تخصصی، مجموعه‌ای از قطعات الکترونیکی باکیفیت را در اختیار فعالان این حوزه قرار داده است. سری بعد که نام یک قطعه روی برد توجهتان را جلب کرد به جای حدس زدن، کد آن را جست‌وجو کنید. گاهی یک شماره فنی، شروع پیدا کردن راه‌حل یک مدار است.
