بردهای الکترونیکی بخش حیاتی انواع دستگاههای الکترونیکی از تلفن همراه و لپتاپ گرفته تا تجهیزات صنعتی، پزشکی و لوازم خانگی هستند. خرابی یک برد میتواند عملکرد کل دستگاه را مختل کند اما در بسیاری از موارد با دانش کافی و استفاده از ابزار مناسب، امکان تعمیر آن وجود دارد. آموزش تعمیرات بردهای الکترونیکی یکی از مهارتهای ارزشمند و پردرآمد در دنیای امروز محسوب میشود و علاوه بر کاهش هزینههای تعمیر، فرصتهای شغلی گستردهای را نیز ایجاد میکند. در این مطلب از شرکت اس ام دی کالا به صورت جامع با مراحل تعمیر بردهای الکترونیکی، ابزارهای مورد نیاز، روشهای عیبیابی، نکات مهم هنگام تعمیر و اشتباهات رایج آشنا خواهید شد تا بتوانید با دیدی تخصصی وارد این حوزه شوید.
تعمیرات بردهای الکترونیکی چیست؟
تعمیر بردهای الکترونیکی به مجموعه فرآیندهایی گفته میشود که طی آن قطعات معیوب روی برد شناسایی، تست، تعمیر یا تعویض میشوند تا عملکرد صحیح مدار دوباره برقرار شود. این فرآیند تنها به تعویض قطعات محدود نمیشود بلکه شامل تحلیل مدار، بررسی ولتاژها، اندازهگیری مقاومتها، تست سیگنالها، بررسی مسیرهای PCB و تشخیص علت اصلی خرابی نیز هست. هرچه دانش تعمیرکار در زمینه عملکرد قطعات و مدارها بیشتر باشد سرعت و دقت تعمیر نیز افزایش خواهد یافت.
چرا یادگیری تعمیر بردهای الکترونیکی اهمیت دارد؟
با افزایش قیمت تجهیزات الکترونیکی تعمیر بردها نسبت به تعویض کامل دستگاه بسیار مقرون به صرفهتر شده است. بسیاری از کسبوکارها و صنایع نیز ترجیح میدهند به جای خرید تجهیزات جدید، بردهای معیوب را تعمیر کنند. از مهمترین مزایای یادگیری تعمیر برد میتوان به موارد زیر اشاره نمود:
- ایجاد فرصت شغلی مناسب
- درآمد بالا
- کاهش هزینه تعمیر دستگاهها
- افزایش دانش الکترونیک
- امکان راهاندازی کسب و کار شخصی
- ورود به بازار خدمات تخصصی الکترونیک
مهمترین ابزارهای مورد نیاز برای تعمیر بردهای الکترونیکی
بردهای الکترونیکی از قطعات بسیار ظریف و حساس تشکیل شدهاند و تعمیر آنها بدون تجهیزات مناسب نهتنها دشوار بلکه ممکن است باعث آسیب بیشتر به مدار شود. انتخاب ابزارهای استاندارد و باکیفیت دقت عیبیابی را افزایش میدهد، کیفیت لحیمکاری را بهبود میبخشد و احتمال موفقیت در تعمیر را به میزان قابل توجهی بیشتر میکند. آشنایی با کاربرد هر ابزار اولین گام برای تبدیل شدن به یک تعمیرکار حرفهای است. در ادامه مهمترین ابزارهای مورد نیاز برای تعمیر بردهای الکترونیکی را معرفی میکنیم:
|
ابزار |
کاربرد |
|
مولتی متر دیجیتال |
اندازهگیری ولتاژ، مقاومت و تست دیود |
|
هویه دمای قابل تنظیم |
لحیمکاری قطعات |
|
هیتر هوای گرم |
تعویض قطعات SMD |
|
منبع تغذیه آزمایشگاهی |
تست برد |
|
لوپ یا میکروسکوپ |
مشاهده قطعات ریز |
|
سیم قلع و فلاکس |
لحیمکاری استاندارد |
|
پنس ضد الکتریسیته ساکن |
جابهجایی قطعات |
|
الکل ایزوپروپیل |
تمیز کردن برد |
آشنایی با قطعات مهم روی بردهای الکترونیکی
قبل از شروع تعمیر میبایست قطعات اصلی برد را بشناسید. مقاومتها وظیفه محدود کردن جریان را بر عهده دارند. خازن ها انرژی را ذخیره میکنند و در فیلتر کردن نویز نقش مهمی دارند. دیودها جریان را تنها در یک جهت عبور میدهند و ترانزیستورها برای تقویت یا سوئیچینگ استفاده میشوند. آیسیها نیز مغز اصلی بسیاری از مدارها هستند و عملکردهای مختلفی را کنترل میکنند. شناخت ظاهر، نحوه عملکرد و روش تست هر قطعه سرعت عیبیابی را چندین برابر افزایش میدهد.
مراحل اصولی عیبیابی بردهای الکترونیکی
عیبیابی همیشه باید به صورت مرحله به مرحله انجام شود. ابتدا برد را از نظر ظاهری بررسی کنید. سپس ولتاژ ورودی، فیوزها، قطعات سوخته، آثار حرارت، شکستگی مسیرها و اتصالات را کنترل نمایید. در مرحله بعد با استفاده از مولتیمتر قطعات مشکوک تست میشوند. اگر برد روشن میشود اما عملکرد درستی ندارد بررسی سیگنالها و آیسیهای اصلی اهمیت پیدا میکند. هرگز بدون تشخیص علت خرابی اقدام به تعویض قطعه نکنید زیرا ممکن است قطعه جدید نیز آسیب ببیند.
روش تست قطعات الکترونیکی
تقریبا تمام تعمیرکاران حرفهای قبل از تعویض قطعه، آن را تست میکنند. مقاومت با اندازهگیری مقدار اهم، دیود با حالت تست دیود، خازن با ظرفیتسنج یا ESR متر، ترانزیستور با تست اتصال پایهها و آیسیها نیز با بررسی ولتاژ پایهها و مقایسه با دیتاشیت ارزیابی میشوند. استفاده از دیتاشیت قطعات اطلاعات ارزشمندی درباره ولتاژها، پایهها و نحوه عملکرد در اختیار تعمیرکار قرار میدهد.
رایجترین خرابیهای بردهای الکترونیکی
بردهای الکترونیکی در اثر عواملی مانند نوسانات برق، افزایش دما، رطوبت، استهلاک قطعات یا خطاهای ناشی از استفاده نادرست ممکن است دچار ایراد شوند. شناخت رایجترین خرابیها، نخستین گام برای عیبیابی دقیق و تعمیر اصولی برد است زیرا بسیاری از مشکلات، نشانههای مشترکی دارند و تنها با بررسی صحیح میتوان علت اصلی آنها را تشخیص داد. آشنایی با این ایرادات علاوه بر کاهش زمان تعمیر از تعویض بیمورد قطعات جلوگیری کرده و احتمال موفقیت در بازگرداندن عملکرد صحیح برد را به میزان قابل توجهی افزایش میدهد. از رایجترین خرابیهای بردهای الکترونیکی میتوان به موارد زیر اشاره کرد:
- سوختن آیسیها
- خرابی خازنهای الکترولیتی
- قطع شدن مسیر PCB
- ایجاد اتصال کوتاه
- خرابی دیودها
- خرابی ماسفت
- آسیب ناشی از نوسان برق
- نفوذ رطوبت
- لحیم سرد
- اکسید شدن پایه قطعات

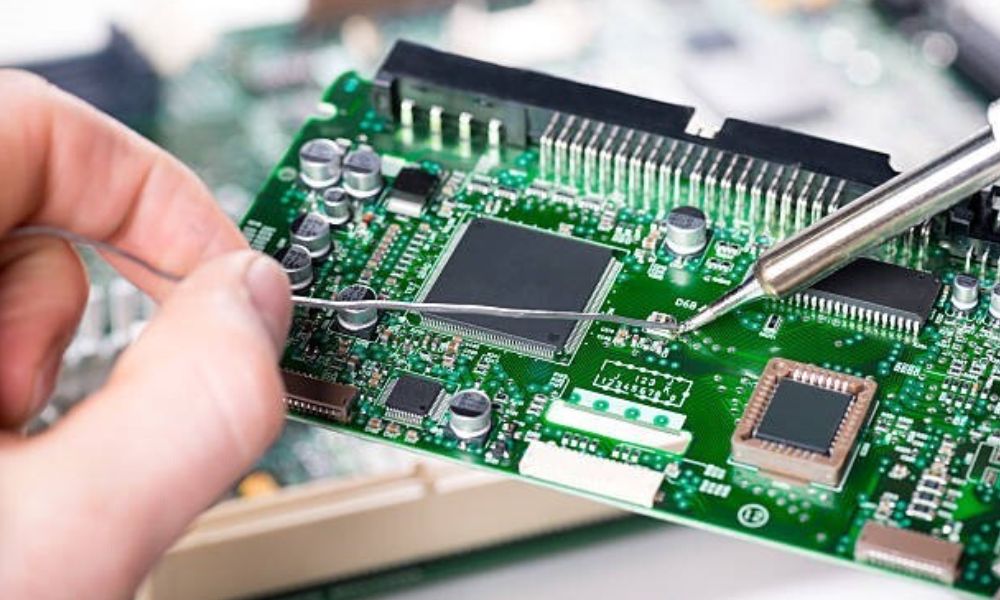

نکات مهم هنگام تعویض قطعات SMD
قطعات SMD به دلیل ابعاد کوچک نیازمند دقت بالایی هستند. دمای مناسب هیتر، استفاده از فلاکس، تمیز کردن کامل پدها، جلوگیری از جابهجایی قطعات مجاور و رعایت جهت نصب قطعات پلاریتهدار از مهمترین نکات هنگام تعویض قطعات SMD محسوب میشوند. استفاده از قطعات اصلی و استاندارد نیز تاثیر مستقیمی بر طول عمر تعمیر خواهد داشت. به همین دلیل بسیاری از تعمیرکاران حرفهای هنگام تهیه مقاومت، خازن، دیود، آیسی و سایر قطعات SMDفروشگاهی را انتخاب میکنند که اصالت کالا، تنوع بالا و قیمت مناسب را همزمان ارائه دهد. مجموعه smdkala با عرضه گسترده انواع قطعات الکترونیکی باکیفیت، انتخابی مطمئن برای افرادی است که کیفیت تعمیر برایشان اهمیت دارد و میخواهند با اطمینان بیشتری پروژههای خود را پیش ببرند.
اشتباهات رایج در تعمیر بردهای الکترونیکی
تعمیر بردهای الکترونیکی علاوه بر دانش فنی به دقت و رعایت اصول استاندارد نیاز دارد زیرا یک اشتباه کوچک میتواند باعث آسیب بیشتر به مدار یا از کار افتادن قطعات سالم شود. آشنایی با خطاهای رایج نقش مهمی در افزایش کیفیت تعمیر و جلوگیری از هزینههای اضافی دارد. این اشتباهات به شرح زیر هستند:
- استفاده از هویه با دمای نامناسب
- تعویض قطعه بدون تست
- استفاده از قطعات بیکیفیت
- عدم رعایت تخلیه الکتریسیته ساکن
- ایجاد اتصال قلع بین پایههای آیسی
- جدا کردن قطعه با فشار زیاد
- بیتوجهی به مسیرهای PCB
اهمیت نقشه مدار در تعمیر برد
داشتن شماتیک مدار یکی از بزرگترین مزیتها برای تعمیرکار است. نقشه مدار محل قطعات، مسیر سیگنالها، ولتاژهای مختلف و نحوه عملکرد بخشهای مختلف برد را مشخص میکند. اگر شماتیک در دسترس نباشد تعمیرکار باید با تحلیل مدار و مقایسه با برد سالم، محل ایراد را پیدا کند که زمان بیشتری نیاز خواهد داشت.
چگونه مهارت تعمیر برد را سریعتر افزایش دهیم؟
یادگیری تنها با مطالعه امکانپذیر نیست و تمرین عملی نقش بسیار مهمی دارد. بردهای معیوب را تعمیر کنید، دیتاشیت قطعات را مطالعه نمایید، با تجهیزات اندازهگیری کار کنید، فیلمهای آموزشی معتبر ببینید و هر روز چند مدار مختلف را تحلیل نمایید. همچنین همیشه از قطعات استاندارد استفاده کنید زیرا کیفیت قطعات تاثیر مستقیمی بر نتیجه تعمیر دارد. اگر قصد دارید بردهای تعمیرشده عملکردی پایدار و قابل اعتماد داشته باشند تهیه قطعات از مجموعهای معتبر مانند اس ام دی کالا میتواند خیال شما را از بابت اصالت، کیفیت و قیمت مناسب راحت کند. گاهی انتخاب یک قطعه باکیفیت، تفاوت میان یک تعمیر موقت و یک تعمیر حرفهای و ماندگار است.
آینده شغلی تعمیرات بردهای الکترونیکی
با گسترش تجهیزات هوشمند، خودروهای الکترونیکی، تجهیزات پزشکی، سیستمهای مخابراتی و صنایع اتوماسیون نیاز به متخصصان تعمیر برد هر سال بیشتر میشود. امروزه تعمیرکاران حرفهای در شرکتهای تولیدی، مراکز خدمات پس از فروش، صنایع بزرگ، کارگاههای تخصصی و حتی به صورت مستقل فعالیت میکنند. بنابراین یادگیری این مهارت میتواند سرمایهگذاری ارزشمندی برای آینده شغلی باشد.
جمعبندی
تعمیر بردهای الکترونیکی ترکیبی از دانش، تجربه و مهارت عملی است. آشنایی با عملکرد قطعات، استفاده از ابزار مناسب، رعایت اصول ایمنی و انجام عیبیابی مرحله به مرحله احتمال موفقیت در تعمیر را به شکل چشمگیری افزایش میدهد. هرچه تجربه بیشتری در تحلیل مدارها و کار با تجهیزات کسب کنید سرعت و کیفیت تعمیرات نیز ارتقا خواهد یافت. اگر این مسیر را به صورت اصولی دنبال نمایید علاوه بر صرفهجویی در هزینهها میتوانید به یک متخصص حرفهای در حوزه تعمیرات بردهای الکترونیکی تبدیل شوید.
سوالات متداول
- آیا بدون دانش الکترونیک میتوان تعمیر برد را یاد گرفت؟
یادگیری امکانپذیر است اما آشنایی با مبانی الکترونیک، قطعات و مدارها روند آموزش را بسیار سریعتر و آسانتر میکند.
- مهمترین ابزار برای شروع تعمیر برد چیست؟
مولتیمتر دیجیتال، هویه باکیفیت، هیتر هوای گرم، منبع تغذیه آزمایشگاهی و لوپ از مهمترین تجهیزات اولیه هستند.
- آیا همه بردهای الکترونیکی قابل تعمیر هستند؟
خیر، اگر آسیب فیزیکی شدید، سوختگی گسترده یا خرابی چندلایه در PCB وجود داشته باشد ممکن است تعمیر از نظر اقتصادی مقرون به صرفه نباشد.
- برای تعویض قطعات SMD به چه مهارتی نیاز است؟
آشنایی با لحیمکاری، کنترل دمای هیتر، استفاده صحیح از فلاکس و شناخت قطعات SMD از مهمترین مهارتهای مورد نیاز هستند.
- چگونه از آسیب دوباره برد پس از تعمیر جلوگیری کنیم؟
استفاده از قطعات اصلی، رعایت استانداردهای لحیمکاری، تست کامل مدار و بررسی علت اصلی خرابی قبل از تعویض قطعه مهمترین راهکارها برای افزایش دوام تعمیر هستند.
